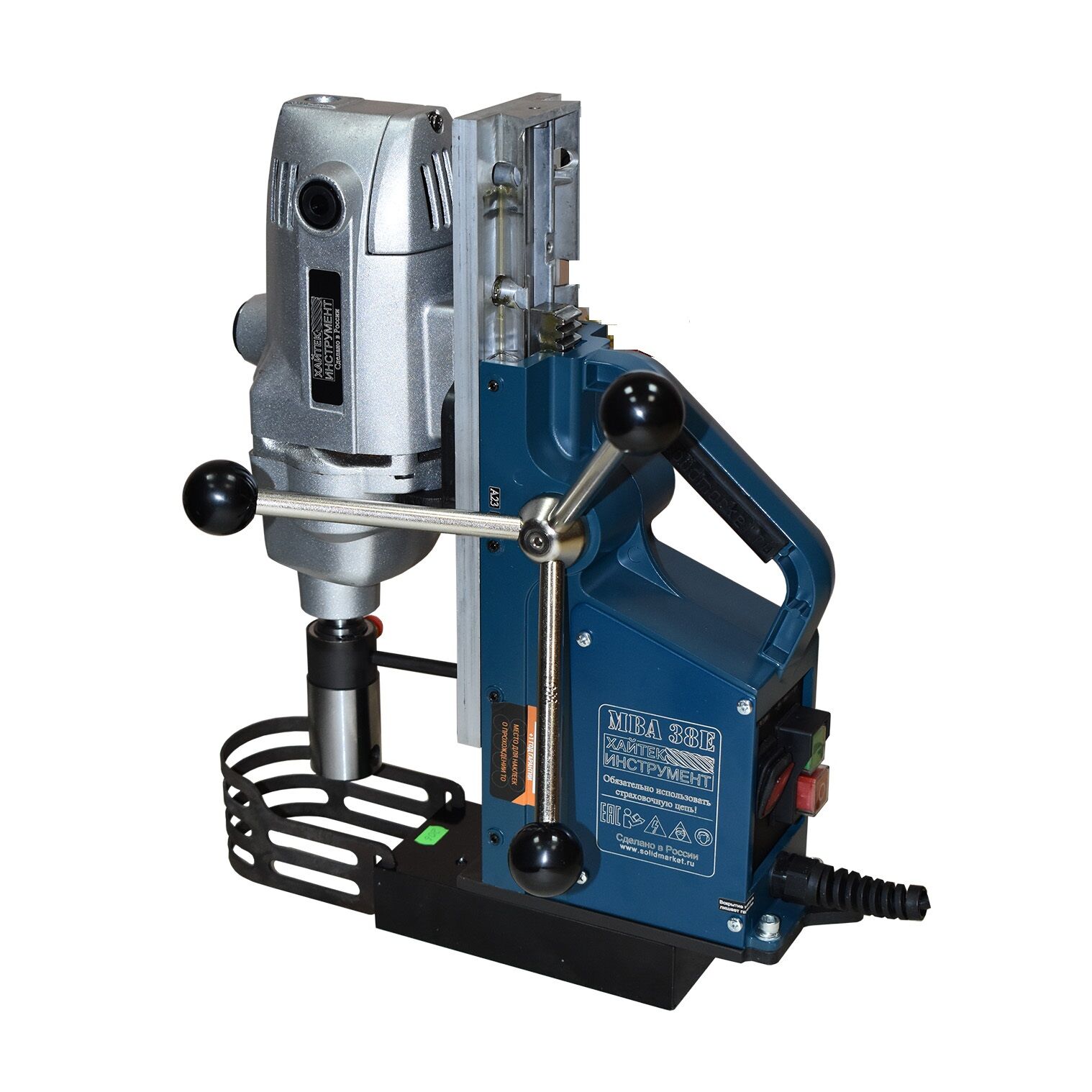

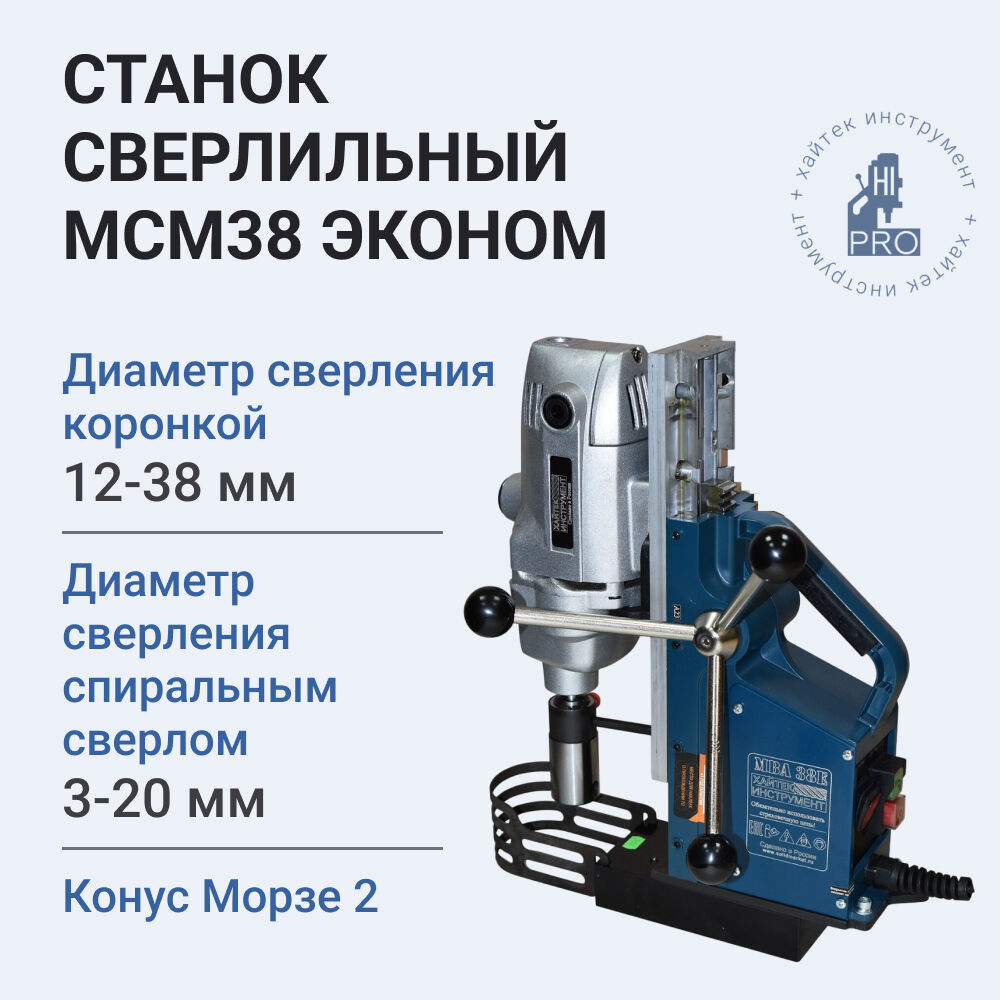

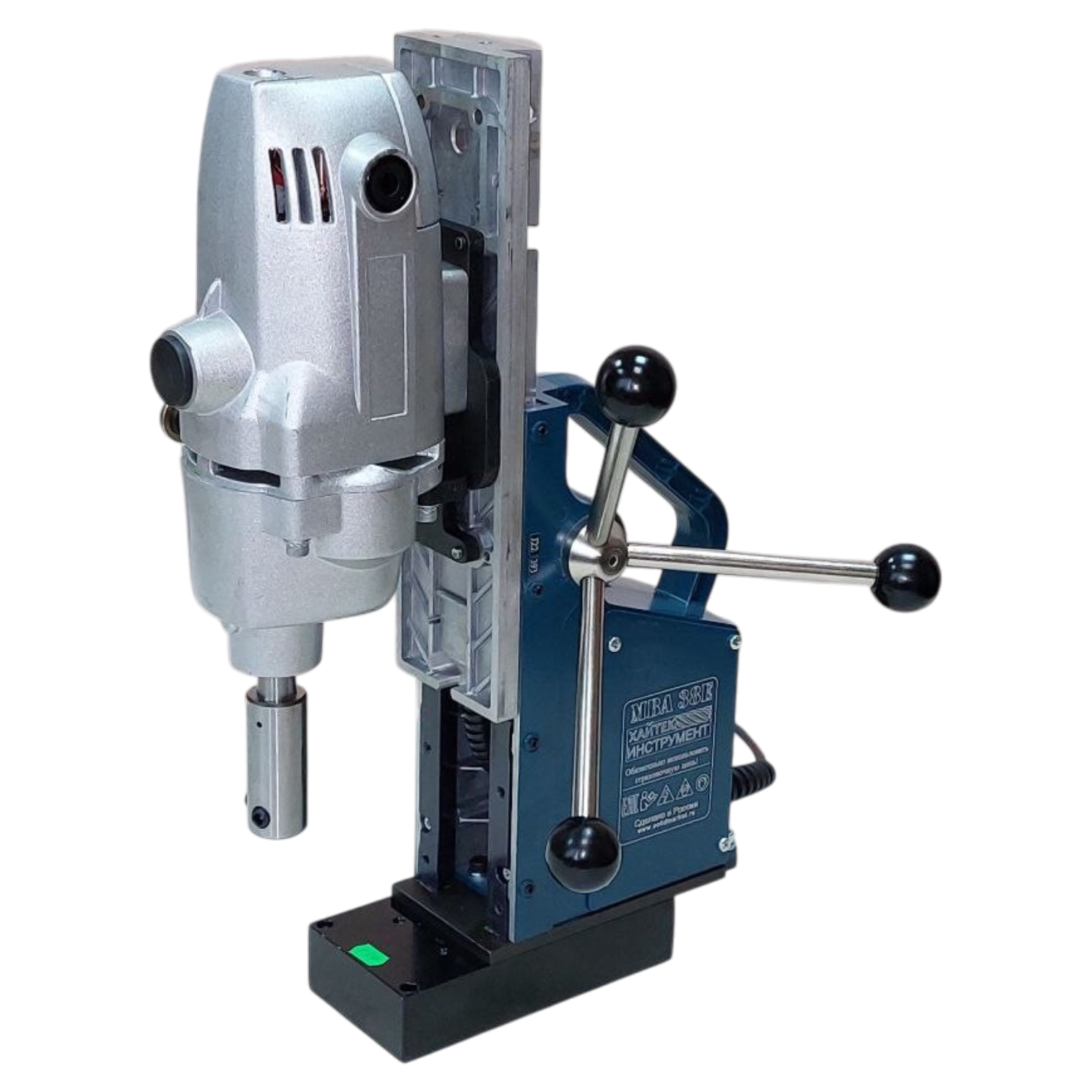

Переносной сверлильный станок на магнитном основании МВА-38Е (Арт. 2120 19)
Профессиональный сверлильный магнитный станок отечественного производства (прежнее название — МВА38Е). Выпускается компанией «Хайтек инструмент» (Россия) специально в экономичной упаковке.
Конструкция и удобство обслуживания
Станок имеет прочный алюминиевый корпус двигателя и необычную систему замены оснастки с конусом Морзе: клин для снятия оснастки встроен прямо в корпус электропривода. Замена угольных щёток производится без разбора корпуса электропривода — это заметно упрощает обслуживание.
Производительность
Мощность и крутящий момент электродвигателя достаточны, чтобы за 25 секунд просверливать 10-миллиметровый стальной лист корончатым сверлом диаметром 27–28 мм. Максимальный диаметр корончатого сверла — 38 мм, максимальная толщина листа, просверливаемого корончатыми сверлами, — 55 мм.
Ход сверлильной головки — 140 мм, что позволяет применять спиральные сверла стандартной длины (средней серии) без ограничений. В комплекте со станком идёт трёхкулачковый патрон с оправкой конус Морзе 2 — с его помощью можно сверлить спиральными сверлами до 16 мм. Сверла диаметром до 20 мм с коническим хвостовиком устанавливаются напрямую в гнездо шпинделя станка.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон сверления корончатым сверлом | 12–38 мм |
| Диапазон сверления спиральным сверлом | 3–20 мм |
| Зенкерование | 10–30 мм |
| Ход подачи сверла | 140 мм |
| Мощность двигателя | 1150 Вт |
| Напряжение питания | 220 В |
| Скорость без нагрузки | 680 об/мин |
| Присоединительный стандарт инструмента | Конус Морзе №2 |
| Держатель | Weldon 19 |
| Прижимная сила магнита | 22 000 Н |
| Тип магнита | электромагнит |
| Класс защиты от поражения электротоком | 1 |
| Габариты станка | 320 × 230 × 450 мм |
| Масса | 15 кг |
| Реверс | нет |
| Лазерный указатель | нет |
| Регулировка частоты вращения | нет |
| Страна происхождения | Россия |
| Изготовитель | ООО "Хайтек проект" |
Комплектация
- Станок МСМ 38 "Эконом"
- Держатель конус Морзе 2 без подвода СОЖ
- Оправка конус Морзе 2 для трёхкулачкового патрона на В16
- Патрон трёхкулачковый 16 мм с ключом для спиральных сверл
- Шестигранный ключ №2,5
- Шестигранный ключ №5
- Страховочный ремень
- Три рукоятки
- Запасные угольные щётки
- Инструкция-паспорт и гарантийный талон
- Упаковка — картонная коробка
