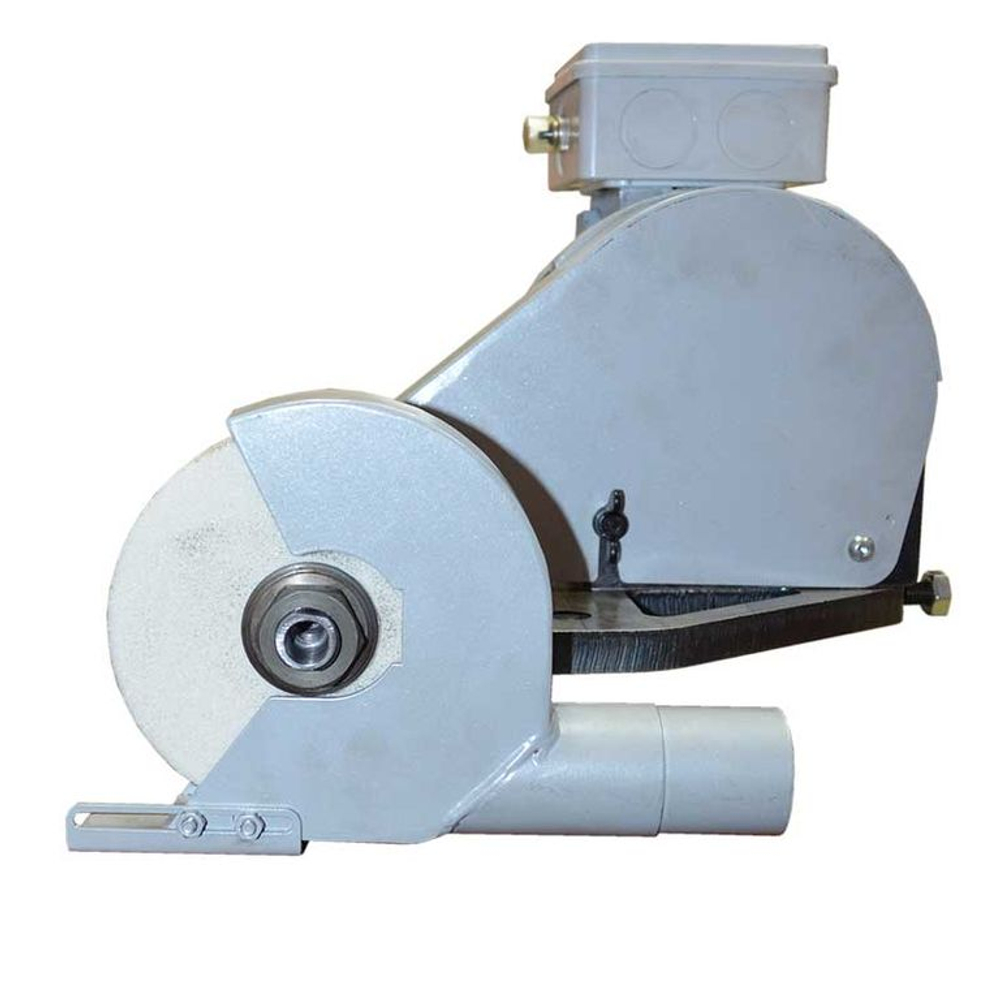

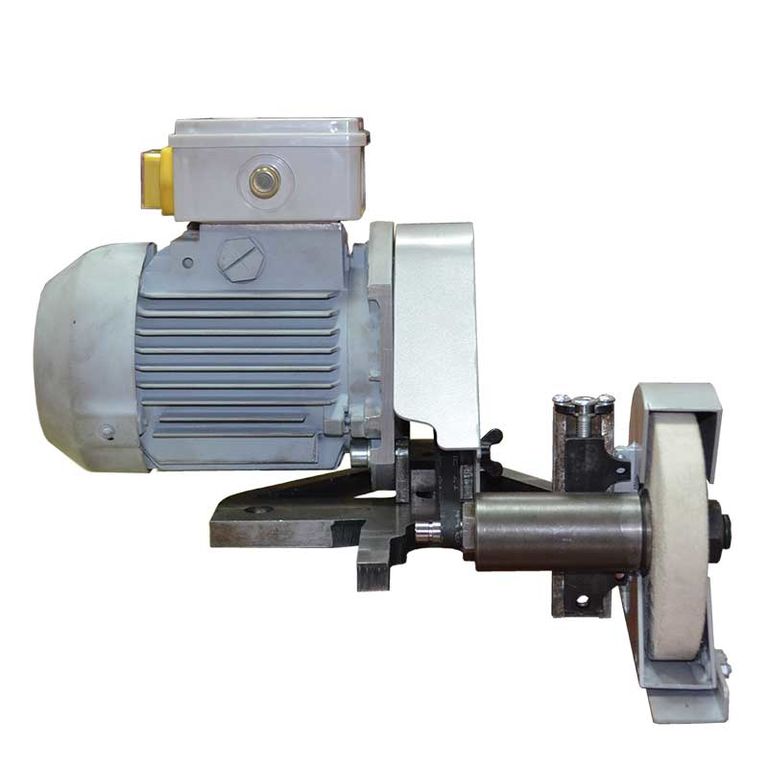

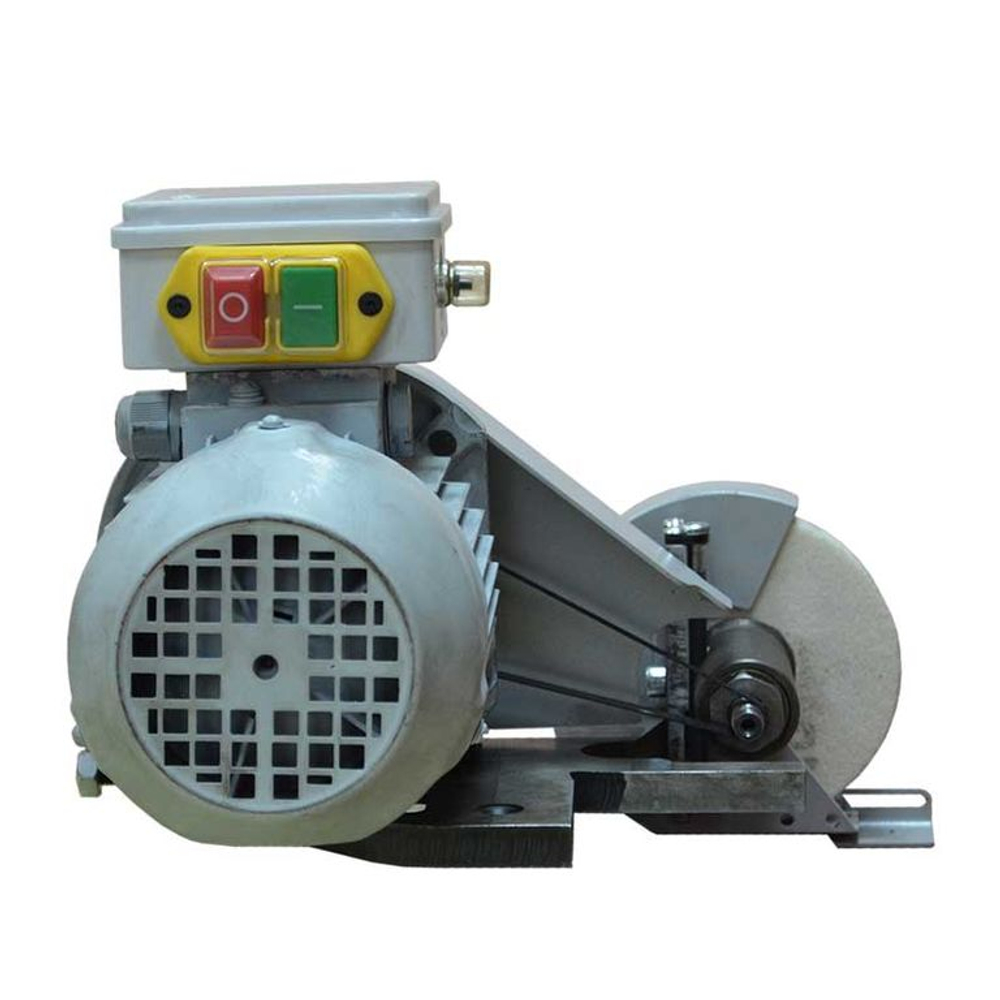

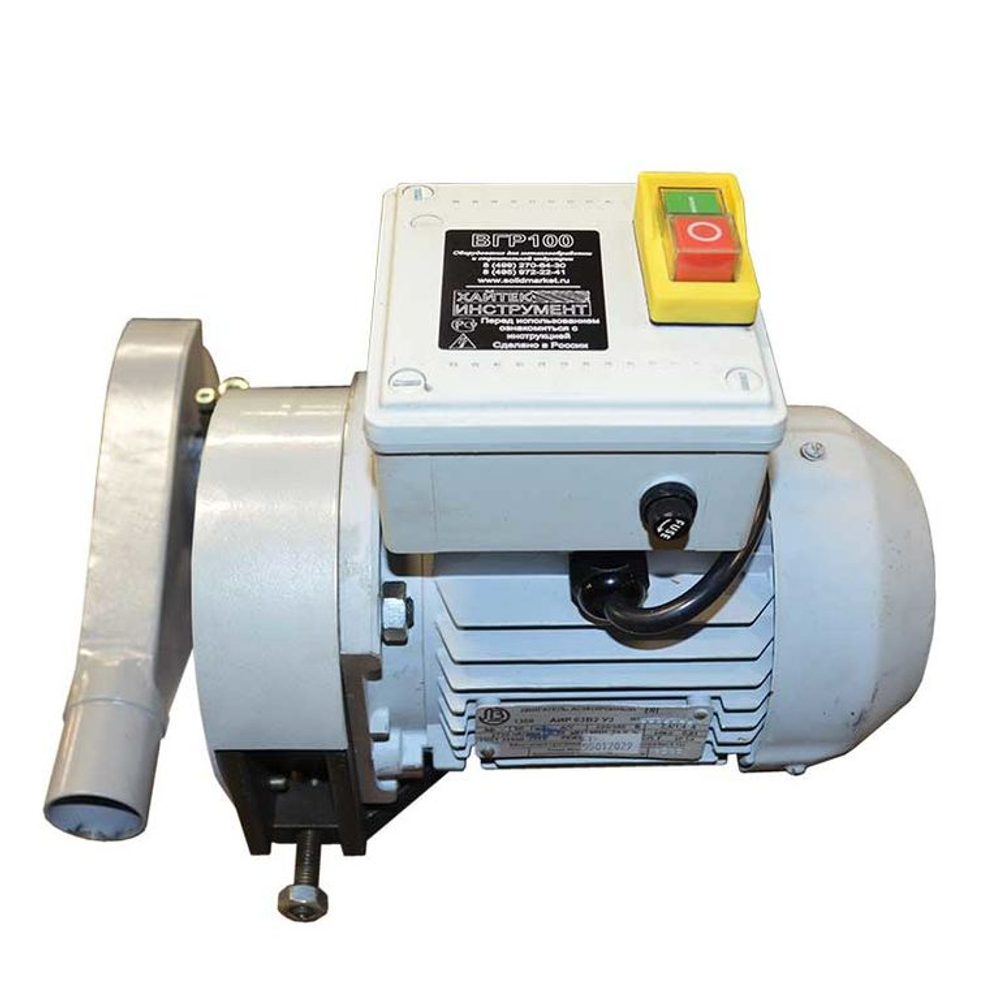

Головка шлифовальная HI-PRO ВГР-100 для токарного станка с резцедержателем 100 мм

Общие характеристики:

• Модель: ВГР-100
• Производитель: Хайтек Инструмент
• Тип установки: в резцедержатель токарного станка (ширина резцедержателя: 100 мм)
• Мощность: 0,55 кВт
• Напряжение: 220 В (380 В)
• Вес: 10 кг
• Габариты (со шпинделем для наружной шлифовки): 290 × 340 × 290 мм (В × Ш × Д)
• Длина станины станка (РМЦ): 800–1500 мм
• Глубина шлифования: 70 мм
• Допустимое биение: торцевое — 0,02 мм, радиальное — 0,04 мм

Параметры шпинделей:

• Шпиндель для наружной шлифовки: размер круга: 125 мм × 20 × 32 (∅ × Ш × отв). Скорость холостого хода: 5600 об/мин.
• Внутришлифовальный шпиндель: диаметр шлифования: 8–40 мм. Размер круга: 25 × 16 × 6 мм (∅ × Ш × отв). Скорость холостого хода при 50 Гц: 12 100 об/мин.

Назначение и применение: Для шлифовки закаленных деталей обычно применяются круглошлифовальные станки, но в условиях мастерской, гаража или передвижной «летучки» отдельный станок может быть неудобен. Мы предлагаем оснастку для шлифовки шеек валов, посадок подшипников, втулок и внутренних каналов, которая устанавливается непосредственно в резцедержатель вашего токарного станка.

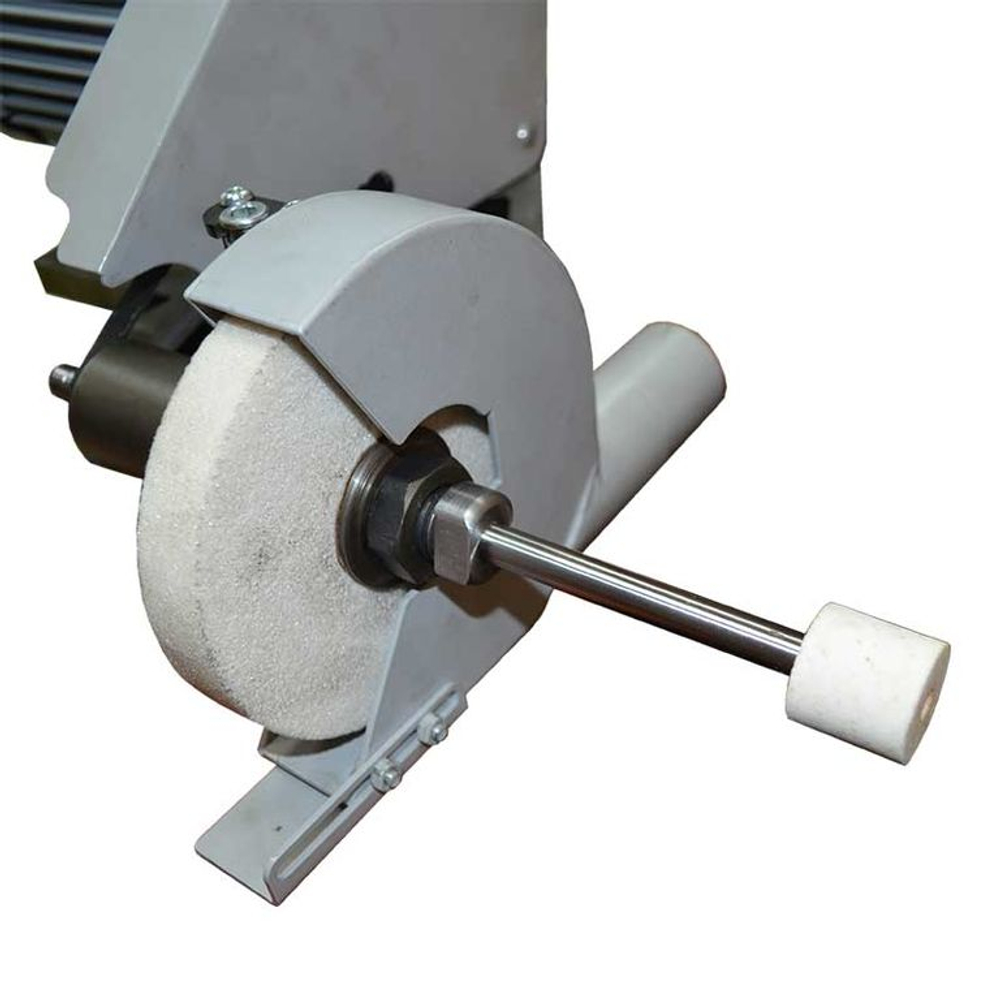

Головка ВГР-100 оснащена шпинделем для наружной шлифовки абразивными кругами диаметром 125 мм и имеет посадку для оправки внутренней шлифовки под шарошки диаметром от 8 до 40 мм.

Возможности обработки:

• Внутренний диаметр: от 20 мм (сильно зависит от оправки шлифовального камня).

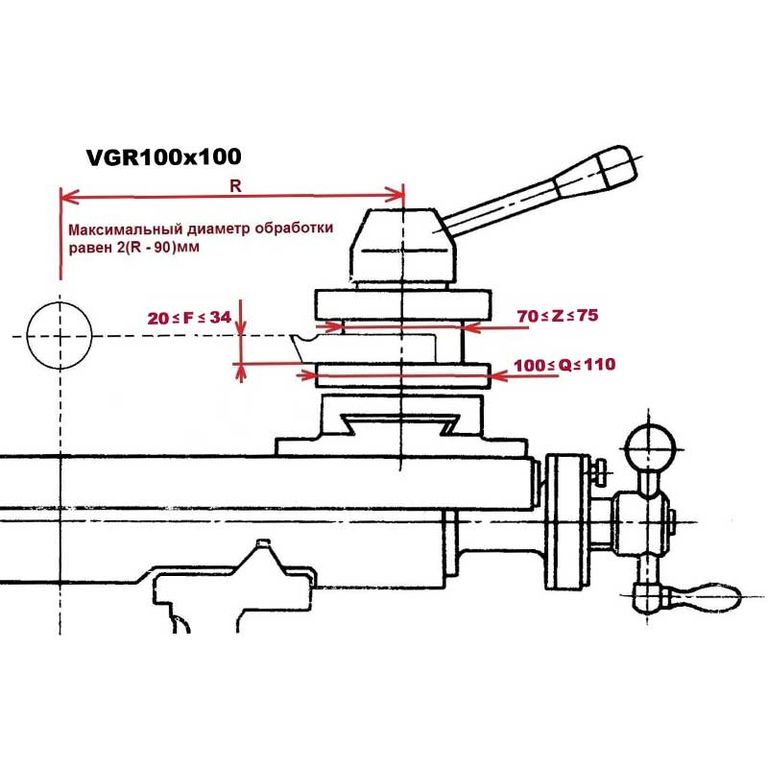

• Наружная шлифовка: минимальный диаметр от 8 мм. Максимальный диаметр зависит от габаритов вашего станка, но для эффективной производительности рекомендуется не более 250 мм.
• Регулировка: абразивный круг выставляется на уровне оси центров с помощью регулировочного винта.

Основные преимущества ВГР-100:

• Позволяет обрабатывать закаленные детали прямо на токарном станке.
• Не требует снятия резцедержателя для установки.
• Подходит для любого токарного станка с шириной резцедержателя 100 мм.
• Российское производство и полное техническое сопровождение.
• Приводные валы на прецизионных подшипниках; регулируемая моторная база и шпиндельная втулка.
• Две скорости вращения шпинделя на выбор (или возможность установки частотного регулятора под заказ).
• Высокая чистота поверхности и низкая стоимость владения.
• Наличие патрубка для пылеотсоса: кожух шлифовального камня приспособлен для эффективного удаления пыли при наружном шлифовании (промышленный пылесос приобретается отдельно).
