Шлифовальная головка ВГР-300РД

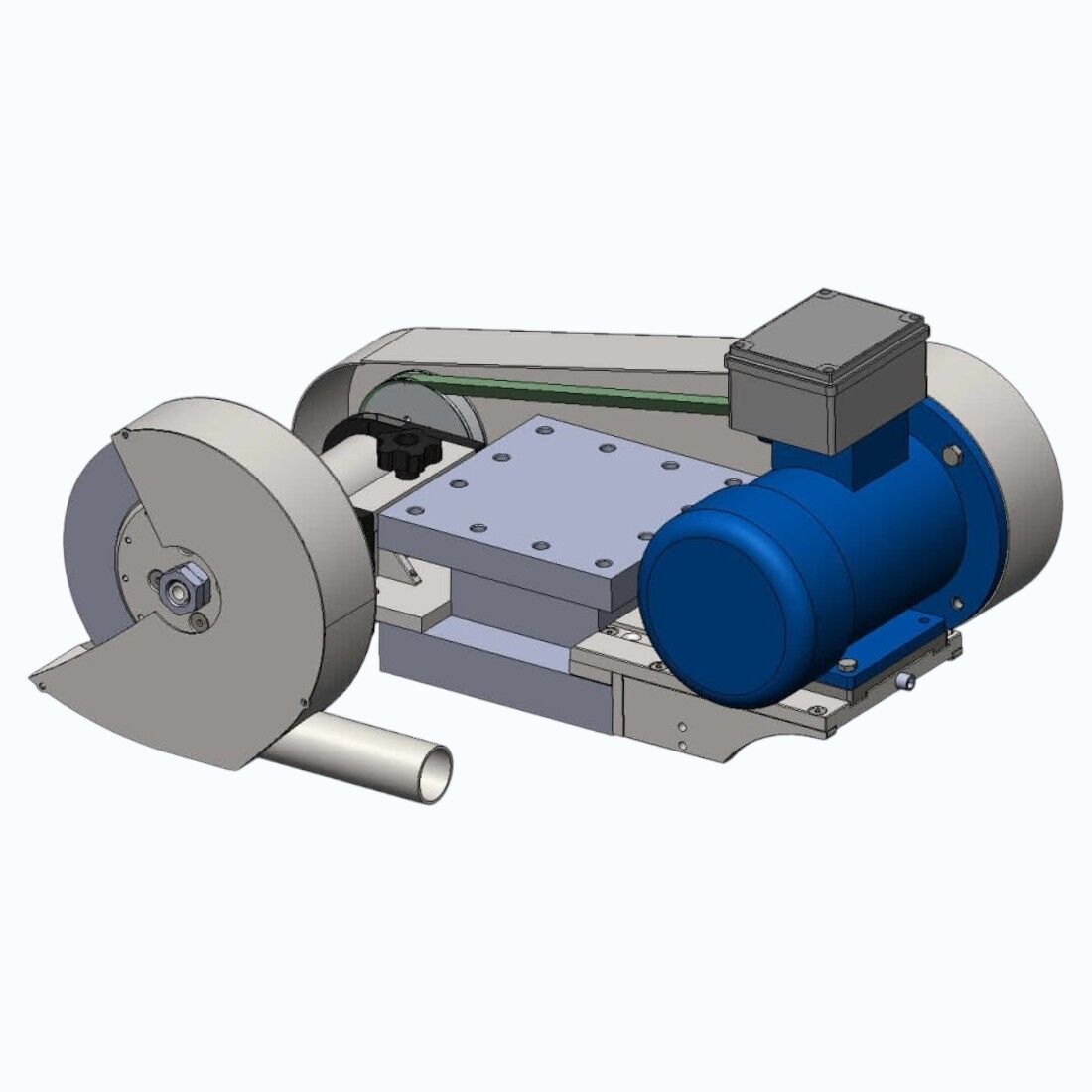

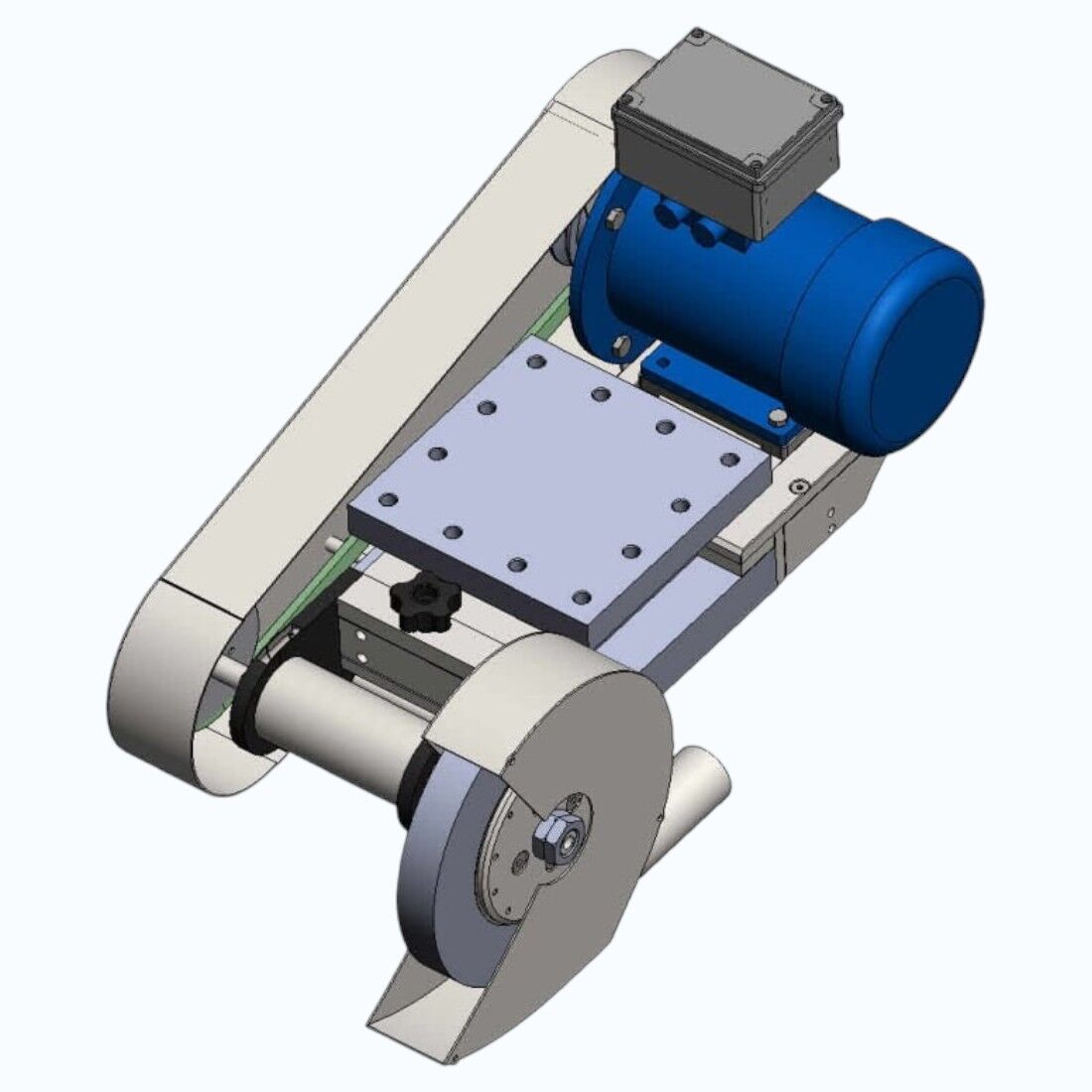

Для расширения возможностей токарного станка 1М65 выпускается специальная механизированная оснастка — шлифовальная головка ВГР-300РД. Она состоит из электродвигателя мощностью 3 кВт, подключаемого в электросеть токарного станка, станины, устанавливаемой на универсальный токарный станок вместо штатного резцедержателя, и скоростного шпинделя.
Шлифовальная головка для токарного станка выпускается нашим предприятием уже более 5 лет. За это время конструкция приспособления неоднократно усовершенствовалась; она отвечает строгим требованиям машиностроительных норм и эргономики.
Назначение: Обработка и шлифовка цилиндрических и конических закалённых деталей.
Основные характеристики:
- Глубина шлифования: максимум 80 мм.
- РМЦ станка: 1000 мм и более.
- Мощность: 3 кВт.
- Масса нетто (с одним шпинделем, без инструмента): 80 кг.
- Масса брутто: 100 кг.
Параметры шпинделей:
- Наружный шлифовальный шпиндель: размер круга 300 × 40 × 127 мм (ДхШхОтв), скорость холостого хода при 50 Гц — 3000 об/мин.
- Внутришлифовальный шпиндель: диаметр шлифования от 16 мм, размер круга 25 × 20 × 6 мм (ДхШхОтв), посадка оправки М14х1,5, скорость холостого хода при 50 Гц — 14000 об/мин.
Основные особенности ВГР-300РД:
- Большая мощность и производительность по сравнению с моделью ВГР-150.
- Приводные валы на двойных радиально-упорных прецизионных подшипниках с высокой несущей способностью.
- Оптимизированные скорости: высокая частота вращения у внутришлифовального шпинделя и низкая — у шпинделя для наружной шлифовки.
- Максимальный диаметр шлифовального круга для наружной шлифовки — 350 мм.
- Высокая точность: допустимое торцевое биение — 0,02 мм, радиальное — 0,04 мм.
- Высокая чистота поверхности.
Базовая комплектация:
- Головка шлифовальная — 1 шт.
- Шпиндель для наружной шлифовки — 1 шт.
- Шпиндель внутренней шлифовки — 1 шт.
- Круг абразивный 300х40х127 — 1 шт.
- Оправка с абразивным кругом Ø 16 — 1 шт.
- Оправка с абразивным кругом Ø 25 — 1 шт.
- Ремень плоский бесшовный — 1 шт.
- Ремень клиновой — 1 шт.
- Карандаш алмазный для правки кругов — 1 шт.
- Держатель алмазного карандаша — 1 шт.
- Набор ключей: шестигранные (5, 6, 10 мм) и гаечные (8, 17х19, 24х27, 30х32, 36х41 мм).
Цены указаны базовые. Все шлифовальные головки производятся по индивидуальным размерам и отличаются в зависимости от доработки.
