Головка шлифовальная для токарного станка HI-PRO ВГР-300 3000 Вт 3500 об/мин

Шлифовальная головка ВГР-300

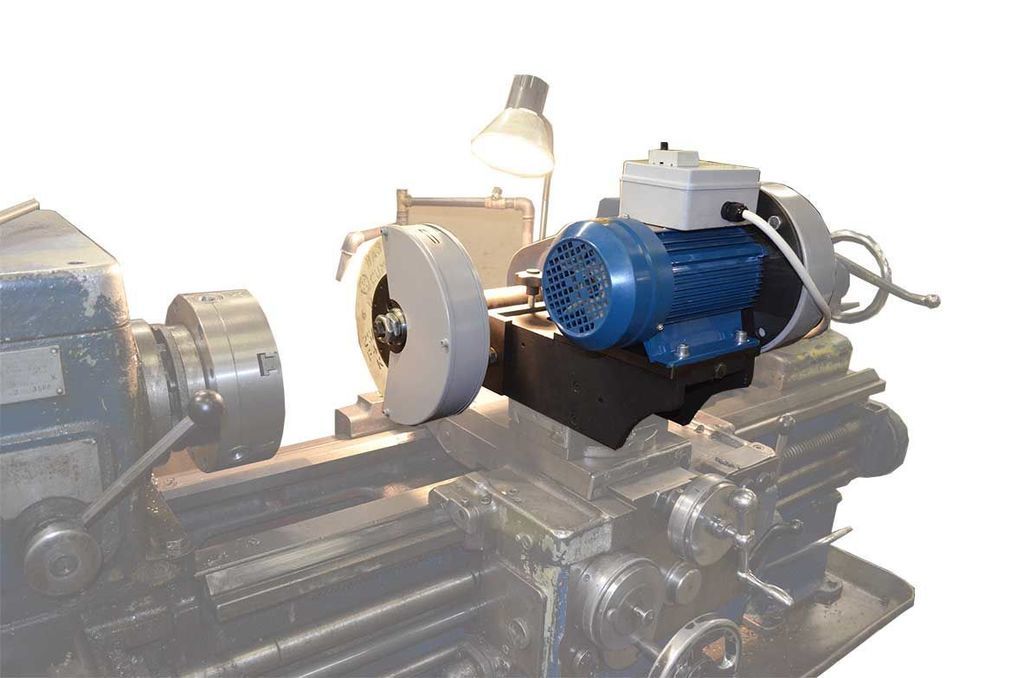

Для расширения возможностей токарного станка выпускается специальная механизированная оснастка — шлифовальная головка ВГР-300. Она состоит из электродвигателя мощностью 3 кВт, подключаемого в электросеть токарного станка, станины, устанавливаемой на универсальный токарный станок вместо штатного резцедержателя, и скоростного шпинделя.

Шлифовальная головка для токарного станка выпускается нашим предприятием уже более 5 лет. За это время конструкция этого приспособления неоднократно усовершенствовалась; она отвечает строгим требованиям машиностроительных норм и эргономики.

Основные особенности ВГР-300:

• Большая мощность и производительность по сравнению со шлифовальной головкой ВГР-150.
• Приводные валы на двойных радиально-упорных прецизионных подшипниках с высокой несущей способностью.
• Оптимизированные скорости: высокая частота вращения у внутришлифовального шпинделя и низкая — у шпинделя для наружной шлифовки.
• Максимальный диаметр шлифовального круга для наружной шлифовки — 350 мм.

• Высокая точность:

  • Допустимое торцевое биение — 0,02 мм.
  • Допустимое радиальное биение — 0,04 мм.
• Высокая чистота поверхности.

Технические характеристики:

• Назначение: по металлу (для токарных станков).
• Глубина шлифования: максимум 80 мм.
• РМЦ станка: 1000 мм и более.
• Мощность: 3 кВт.

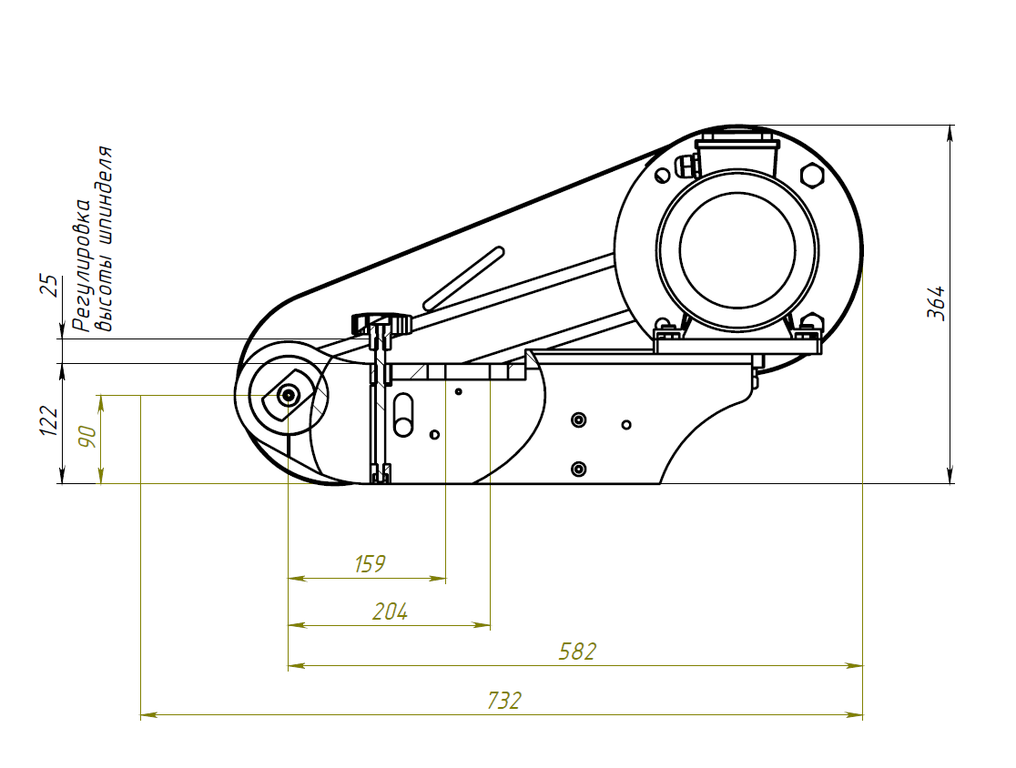

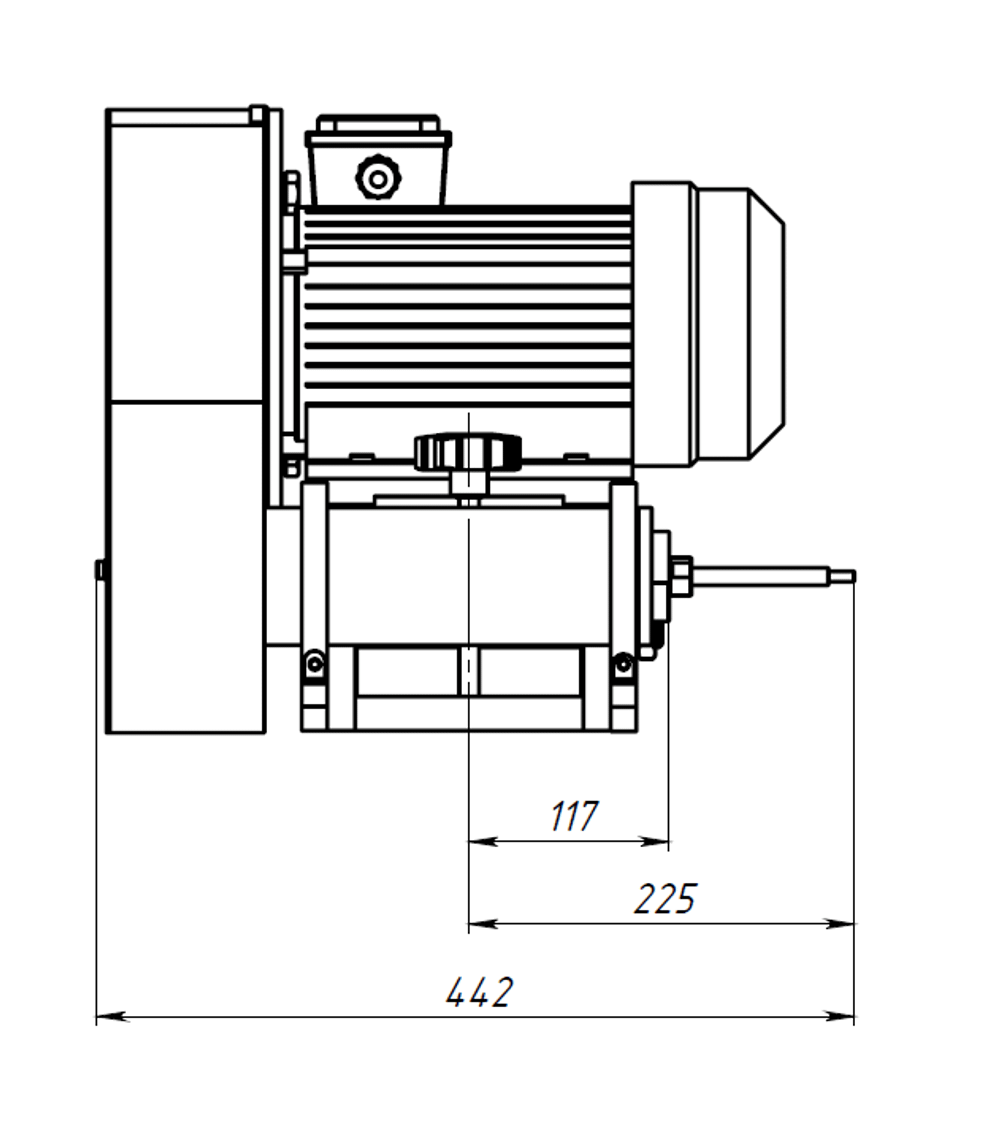

• Габариты: 700 × 500 × 520 мм.
• Масса: 80 кг.
• Производитель: Хайтек инструмент (Россия).

Параметры шпинделей:

• Наружный шлифовальный шпиндель: размер круга 300 × 32 × 76 мм (∅ × Ш × отв), скорость холостого хода при 50 Гц — 1500 об/мин.
• Внутришлифовальный шпиндель: диаметр шлифования от 16 мм, размер круга 25 × 20 × 6 мм (∅ × Ш × отв), посадка оправки М14х1,5, скорость холостого хода при 50 Гц — 3500 об/мин.

Базовая комплектация:

• Головка шлифовальная — 1 шт.
• Шпиндель для наружной шлифовки — 1 шт.
• Шпиндель внутренней шлифовки — 1 шт.
• Круг абразивный 300х40х127 мм — 1 шт.
• Оправка с абразивным кругом Ø 16 мм — 1 шт.
• Оправка с абразивным кругом Ø 25 мм — 1 шт.
• Ремень плоский бесшовный — 1 шт.
• Ремень клиновой — 1 шт.
• Карандаш алмазный для правки кругов — 1 шт.
• Держатель алмазного карандаша — 1 шт.
• Набор ключей: шестигранные (5, 6, 10 мм) и гаечные (8, 17х19, 24х27, 30х32, 36х41 мм).
