Общие характеристики: Расстояние между центрами станка: от 1000 мм. Поверхность прилегания к основанию: 202 × 102 мм. Установка на станок: устанавливается на токарные станки с диаметром шпильки резцедержателя не более 22,5 мм. Мощность двигателя: 1100 Вт. Напряжение питания: 380 В. Масса без оснастки: 30,5 кг. Габариты: 350 × 500 × 330 мм (со шпинделем для наружной шлифовки).
Параметры шпинделей:

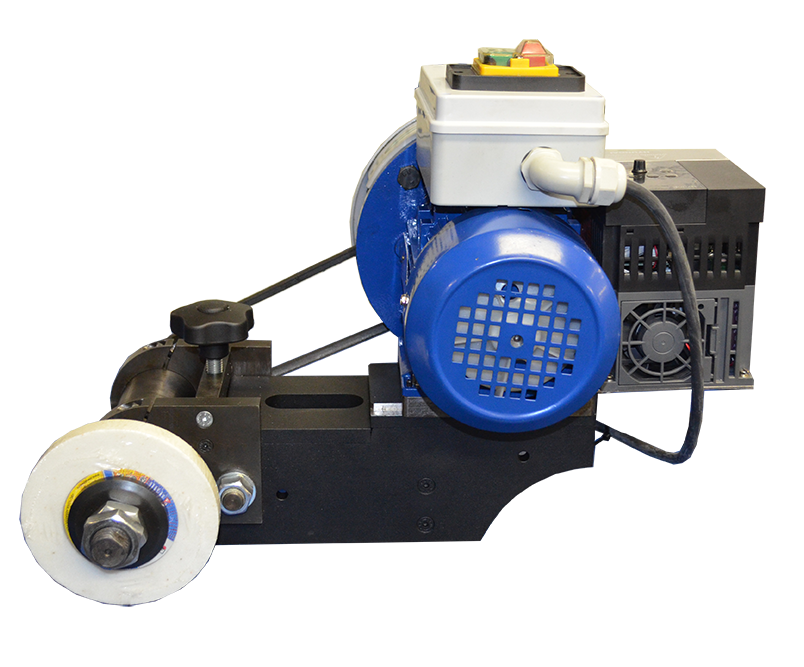

Наружный шлифовальный шпиндель: размер круга: 125 × 16 × 32 мм (∅ × Ш × отв). Скорость холостого хода: 0–6000 об/мин.

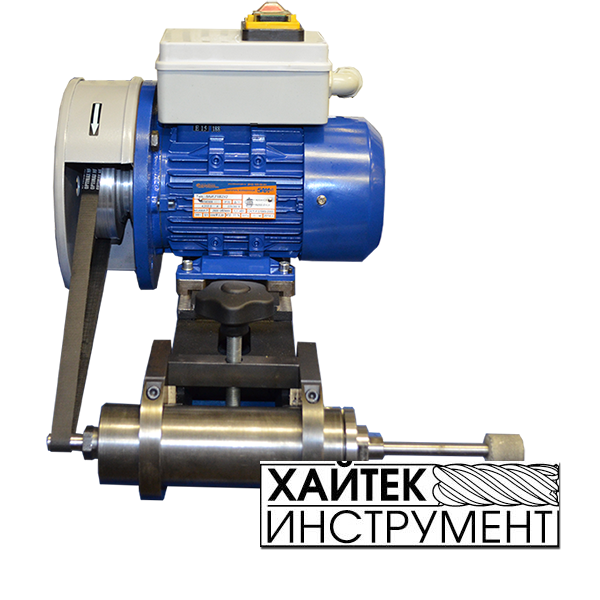

Внутришлифовальный шпиндель: диаметр шлифования: 10–100 мм. Размер круга: 8,30 × 10,30 × 4,10 мм (∅ × Ш × отв). Скорость холостого хода при 50 Гц: 0–20000 об/мин. Глубина шлифования: до 70 мм.
Примечание: Цены указаны базовые, все шлифовальные головки производятся по индивидуальным размерам и отличаются в зависимости от доработки.
О продукте: Шлифовальная головка ВГР-150-ЧР с регулировкой частоты вращения. Такие материалы, как сталь или чугун, независимо от уровня термообработки, могут быть прошлифованы на токарном станке с помощью этой оснастки так же, как на круглошлифовальном станке. Кроме того, наличие плавной регулировки частоты вращения делает возможным идеальный подбор режимов обработки при полировке нержавеющей стали и цветных металлов. Таким образом, это может понизить размеры капитальных вложений за счет повышения универсальности вашего существующего оборудования.
Основные преимущества шлифовальной головки ВГР-150-ЧР:
- Вал шлифовального шпинделя вращается в прецизионных радиально-упорных подшипниках.
- Привод шпинделя наружной шлифовки осуществляется клиновым ремнем, привод шпинделя внутренней шлифовки — плоским ремнем.
- Частота вращения шпинделей регулируется простым вращением рукоятки, выбирается плавно, в зависимости от типа задачи.
- Возможность шлифовать рабочие поверхности от 10 мм во внутреннем диаметре (во многом зависит от оправки шлифовального камня) и до 8 мм минимально при наружной шлифовке.
- Максимальный диаметр наружной шлифовки зависит от габаритов вашего токарного станка, но рекомендуется, из соображений эффективной производительности, не более 350 мм.
- Диапазон биения шпинделя шлифовальной головки: допустимое торцевое биение — 0,02 мм, допустимое радиальное биение — 0,04 мм.
- Высокая чистота поверхности.
