Основные характеристики: Мощность: 1100 Вт. Напряжение питания: 220 В. Масса: 30,5 кг. Габариты: 350 × 500 × 330 мм. Расстояние между центрами станка: от 1000 мм.
Параметры шпинделей:
Наружный шлифовальный шпиндель: размер круга: 125 × 16 × 32 мм. Скорость холостого хода: 0–6000 об/мин.
Внутришлифовальный шпиндель: диаметр шлифования: 10–100 мм. Размер круга: 8–30 × 10–30 × 4–10 мм. Скорость холостого хода при 50 Гц: 0–20000 об/мин.
Технические параметры: Глубина шлифования: до 70 мм. Скорость шлифовального круга: 5000/16800 об/мин. Допустимое торцевое биение: 0,02 мм. Допустимое радиальное биение: 0,04 мм. Защита от перегрузки: да.
О возможностях применения: Такие материалы, как сталь или чугун, независимо от уровня термообработки, могут быть прошлифованы на токарном станке с помощью этой оснастки так же, как на круглошлифовальном станке. Таким образом, это может понизить стоимость производства за счет повышения универсальности вашего существующего оборудования, сэкономить место и капитальные вложения.
Шлифовальная головка может осуществлять как наружную шлифовку, так и внутреннюю. Для этого в комплекте оснастки присутствуют дополнительный приводной ремень для скоростной работы шпинделя, а также две оправки с шарошками для начала работы и для представления о форме и размерах необходимого инструмента.
Борьба с абразивной пылью: Существуют способы свести к минимуму вредное воздействие абразивной пыли:
- Использование устройств для отвода пыли значительно снижает ее выброс и осаждение при работе без подачи СОЖ.
- Штатная система подачи СОЖ на токарном станке не обладает шламовыми фильтрами, но можно установить на токарный станок фильтр-сепаратор СОЖ, аналогичный тем, которыми комплектуются шлифовальные станки.
- Самое простое: после окончания работы тщательно протрите от пыли поверхности станка, промойте направляющие и замените СОЖ в баке.
Основные преимущества шлифовальной головки ВГР 150:
- Полностью российское производство и техническое сопровождение.
- Приводные валы на прецизионных подшипниках.
- Регулируемая моторная база и шпиндельная втулка.
- Две скорости вращения шпинделя на выбор в зависимости от задачи.
- Возможность шлифовать рабочие поверхности от 10 мм (внутренний диаметр, зависит от оправки) и до 8 мм (минимально при наружной шлифовке).
- Максимальный диаметр наружной шлифовки зависит от габаритов вашего станка (рекомендуется не более 350 мм).
- Высокая точность: торцевое биение — 0,02 мм, радиальное биение — 0,04 мм.
- Высокая чистота поверхности.
- Богатая комплектация: алмазный правочный карандаш с держателем и две оправки с шарошками для внутренней шлифовки.
- Возможность доработки под конкретные нужды заказчика или установочные места редких моделей станков.
Информация о заказе: Поскольку шлифовальная головка ВГР-150 часто выполняется с доработкой под нужды клиента, мы изготавливаем ее преимущественно под заказ. Сроки исполнения заказа зависят от текущей загрузки производства и могут достигать 45 дней. Просим Вас принимать во внимание этот фактор при планировании приобретения.

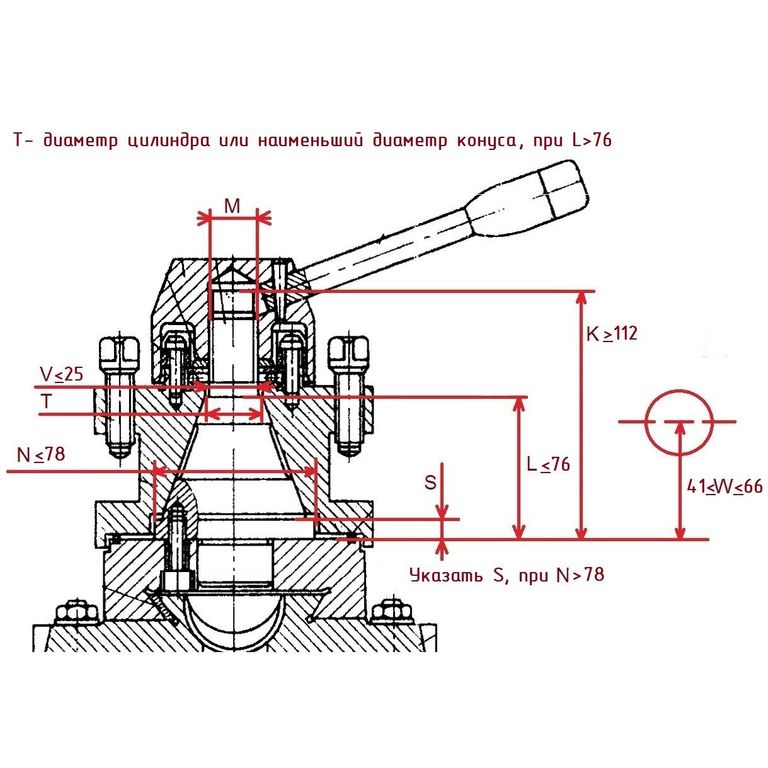

При приобретении стандартной ВГР-150 просим свериться с размерами вашего токарного станка и данным чертежом. Если все совпадает, значит оборудование и оснастка совместимы.
