Технические характеристики:
глубина шлифования: 70 мм.
длина станины станка (РМЦ): 800–1500 мм.
мощность: 0,55 кВт.
напряжение: 220 В (380 В).
габариты (со шпинделем для наружной шлифовки): 290 × 340 × 290 мм.
вес: 10 кг.
Наружный шлифовальный шпиндель:
размер круга: 125 × 20 × 32 мм.
скорость холостого хода: 5600 об/мин.
Внутришлифовальный шпиндель:
диаметр шлифования: 8–40 мм.
размер круга: 25 × 16 × 6 мм.
скорость холостого хода при 50 Гц: 12 100 об/мин.

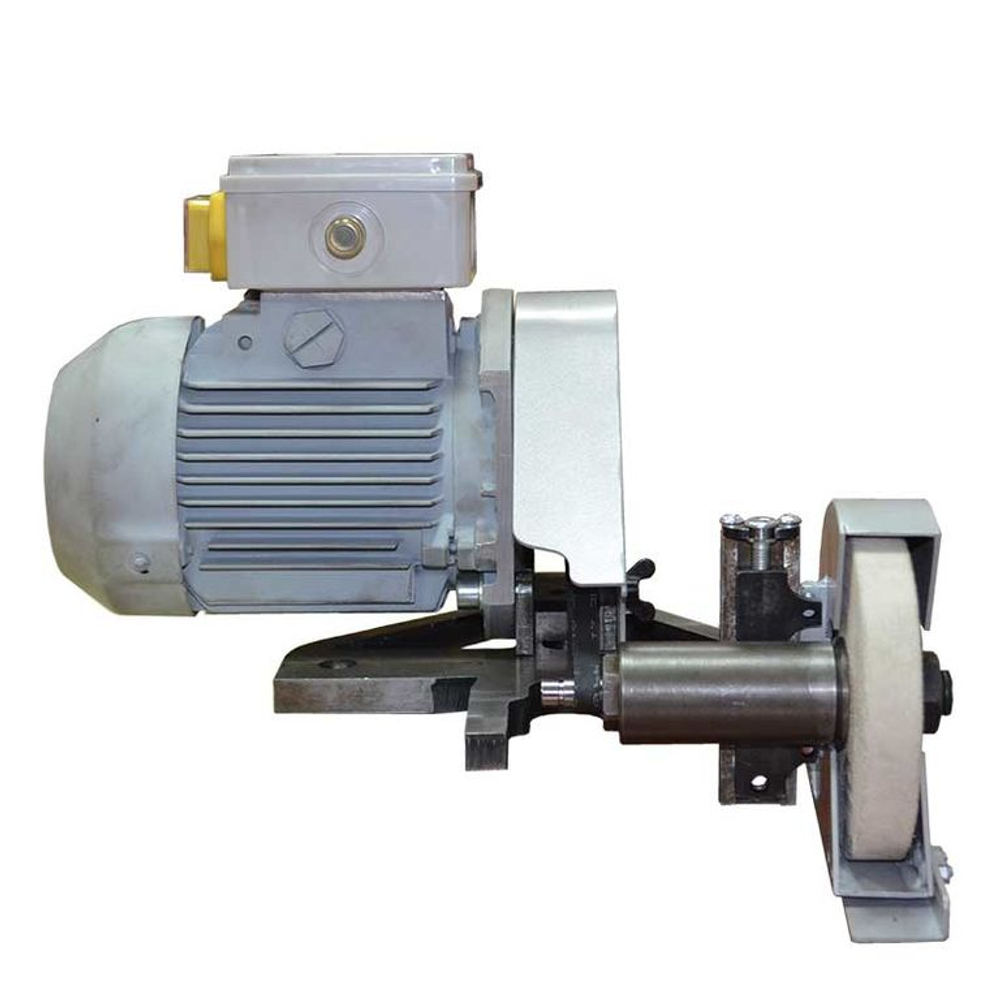

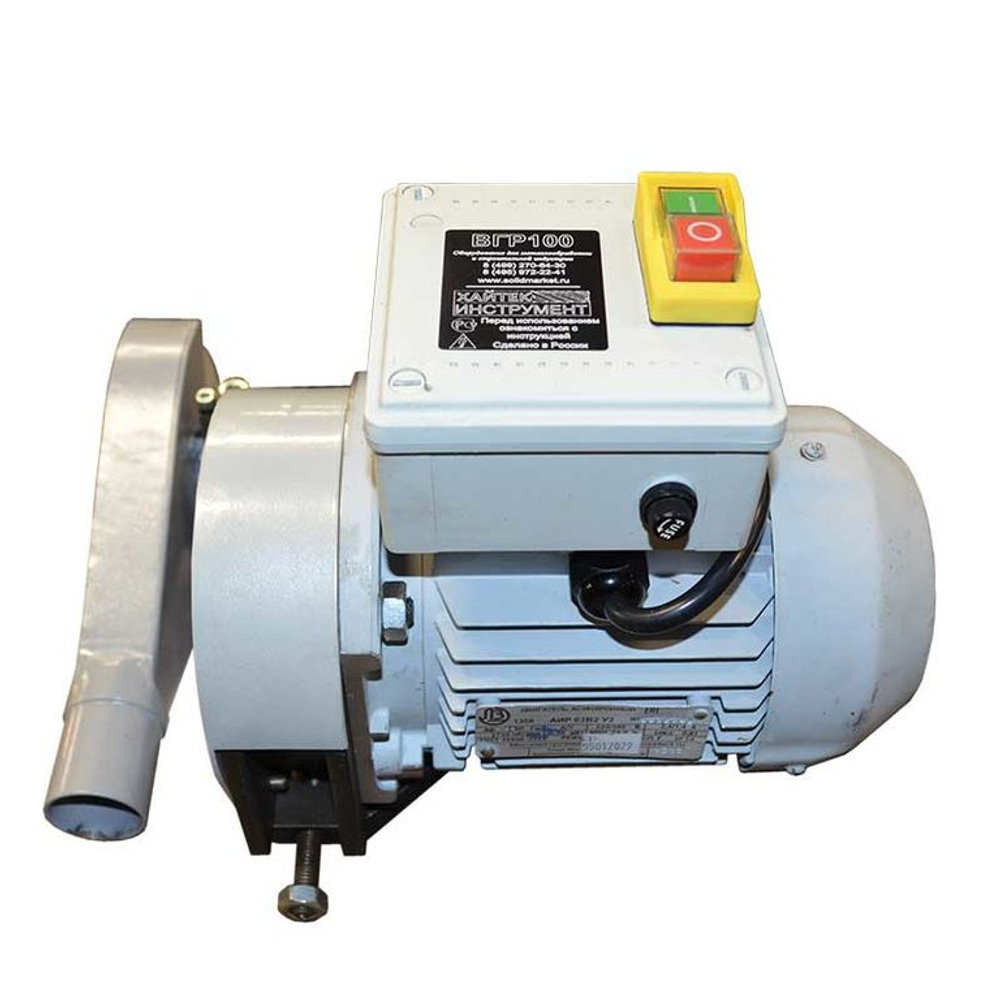

Для шлифовки закаленных деталей применяются круглошлифовальные станки, но в условиях мастерской, гаража или передвижной летучки, отдельный шлифовальный станок может быть не удобен. Мы предлагаем оснастку для шлифовки шеек валов, посадок подшипников, втулок и внутренних каналов. Оснастка устанавливается на токарный станок в резцедержатель.
Основные преимущества шлифовальной головки ВГР 100:
- позволяет обрабатывать закаленные детали на токарном станке.
- есть патрубок для пылеотсоса.
- не требуется снимать резцедержатель для установки на станок.

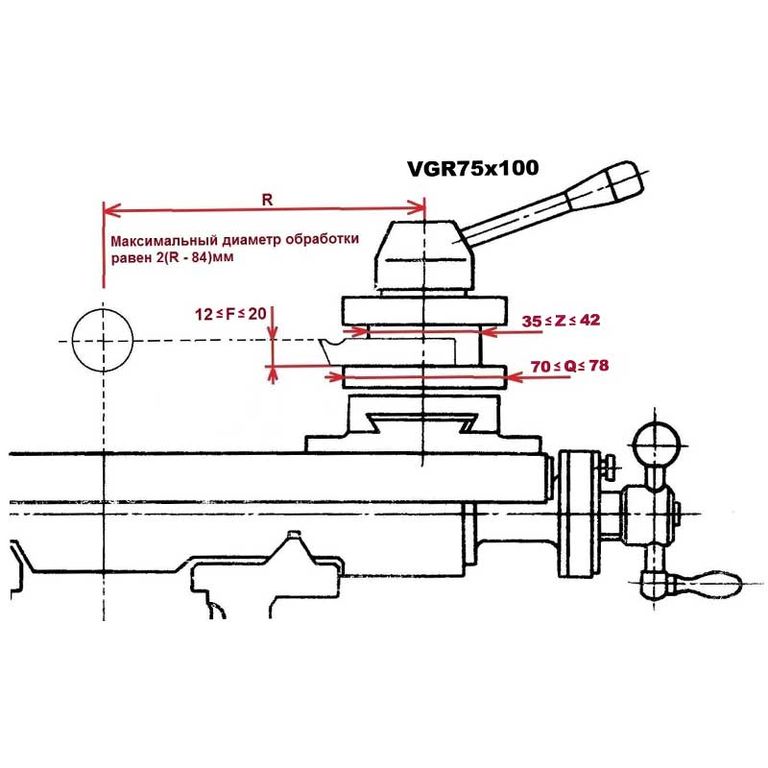

- можно устанавливать на любой токарный станок с шириной резцедержателя 75 мм (100 мм модель х100).
- российское производство,
- полное техническое сопровождение.

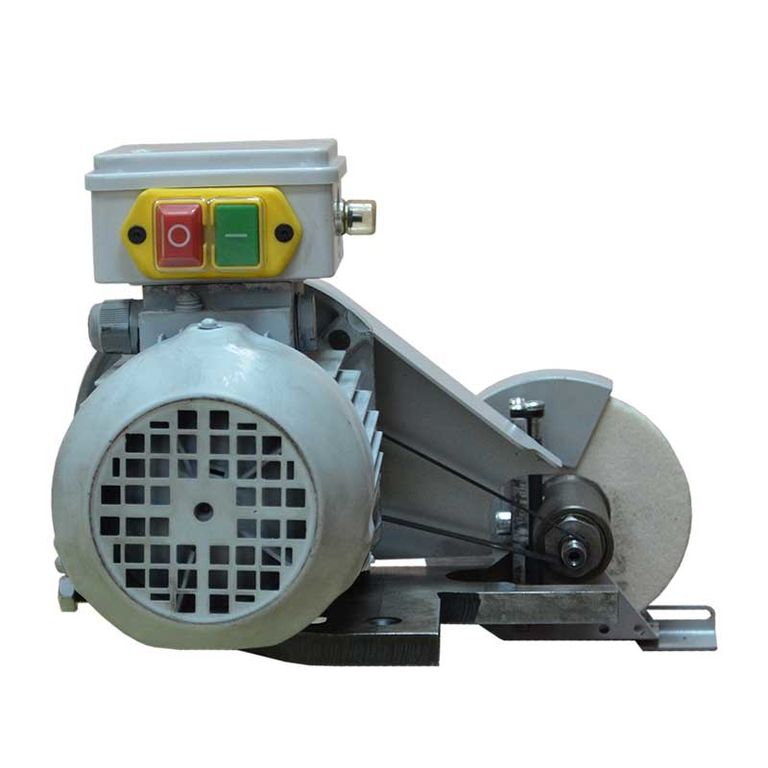

- приводные валы на прецизионных подшипниках.
- моторная база и шпиндельная втулка регулируются.
- частота вращения шпинделя в зависимости от типа задачи - две скорости на выбор, или частотный регулятор (под заказ).
- низкая стоимость.
- высокая чистота поверхности.
диапазон биения шпинделя шлифовальной головки:
- допустимое торцевое биение – 0,02 мм
- допустимое радиальное биение – 0,04 мм.

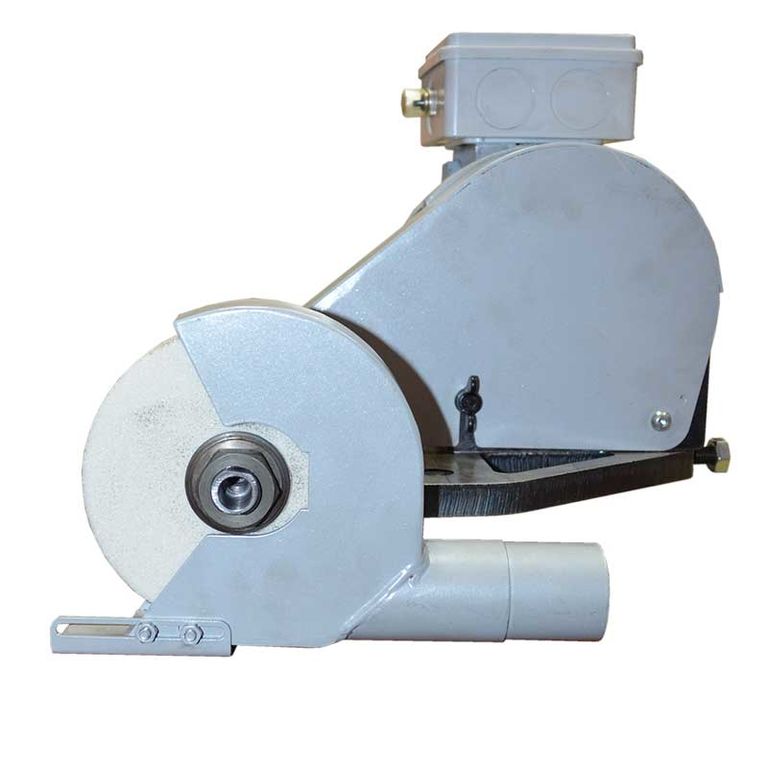

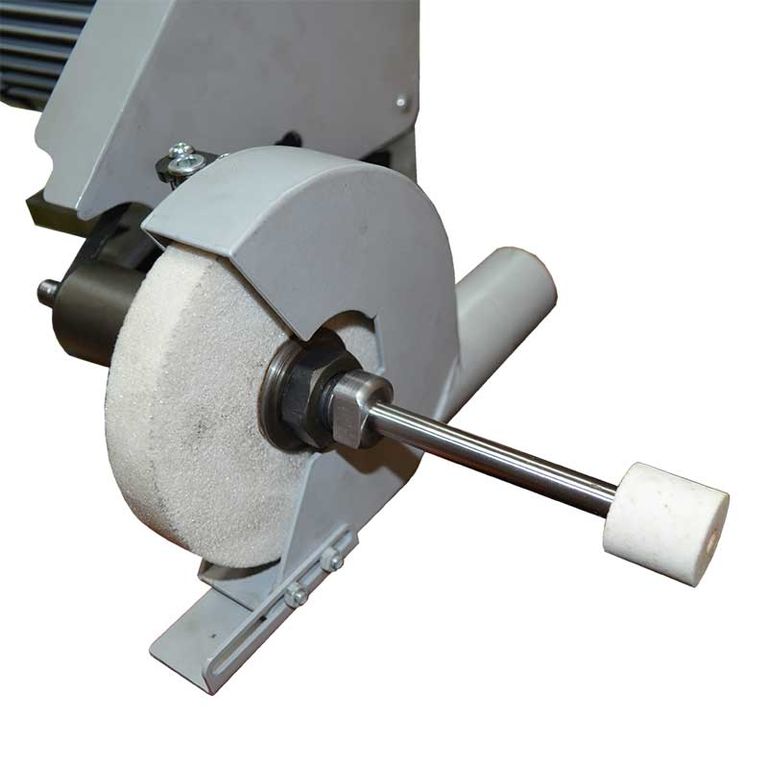

Головка ВГР-100 имеет шпиндель для наружной шлифовки абразивными кругами диаметром 125 мм и посадку для оправки внутренней шлифовки под шарошки диаметром от 8 до 40 мм. Возможность шлифовать рабочие поверхности от 20 мм во внутреннем диаметре (во многом зависит от оправки шлифовального камня) и до 8 мм минимально при наружной шлифовке Максимальный диаметр наружной шлифовки зависит от габаритов вашего токарного станка, но рекомендуется, из соображений эффективной производительности, не более 250 мм. Кожух шлифовального камня приспособлен для пылеудаления, при наружном шлифовании. Промышленный пылесос приобретается отдельно.
Абразивный круг выставляется на уровне оси центров, с помощью регулировочного винта. Частота вращения шпинделя для наружного шлифования на холостых оборотах при 50Гц - 5600 об/мин. Внутришлифовальный шпиндель вращается со скоростью 12 100 об/мин.
Помогаем отработать технологию до оплаты заказа – приезжайте с образцами на наше производство. Остались вопросы? Информацию можно уточнить по телефонам, указанным в контактах!
