Характеристики: Глубина шлифования: 80 мм. Длина станины станка (РМЦ): 1000 мм и более. Мощность: 1,5 кВт. Напряжение питания: 380 В. Диапазон биения шпинделя: допустимое торцевое биение — 0,02 мм; допустимое радиальное биение — 0,04 мм. Масса: 50 кг.
Параметры шпинделей:
Наружный шлифовальный шпиндель: размер круга 200 × 20 × 32 мм (∅ × Ш × отв), скорость холостого хода 4000 об/мин.

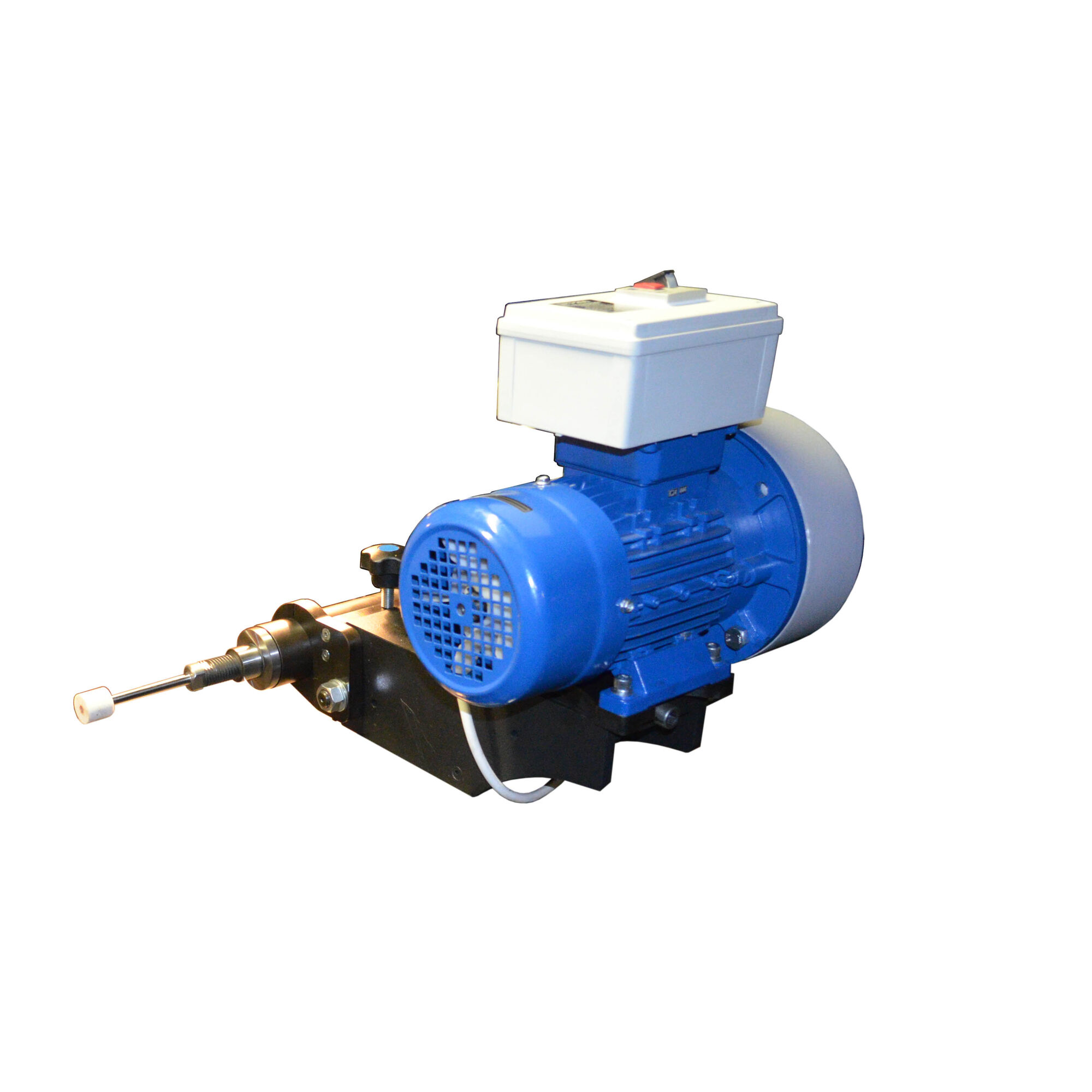

Внутришлифовальный шпиндель: диаметр шлифования от 8 мм и более; размеры круга 25 × 25 × 6 мм (∅ × Ш × отв) или 16 × 16 × 6 мм (∅ × Ш × отв); скорость холостого хода при 50 Гц — 16 300 об/мин.
Применение: Предназначена для токарных станков типа 1К62, 16К20 и других подобных универсальных станков. Подходит для шлифовки стали или чугуна, независимо от уровня термообработки. Тип шлифовки: наружная и внутренняя. Минимальный диаметр шлифования: во внутреннем диаметре — от 10 мм (зависит от оправки шлифовального камня); при наружной шлифовке — до 8 мм.
Дополнительные характеристики и комплектация: Защита от перегрузки: да. Упаковка: фанерный ящик. В комплект входят: дополнительный приводной ремень, две оправки с шарошками, алмазный правочный карандаш и держатель для карандаша.

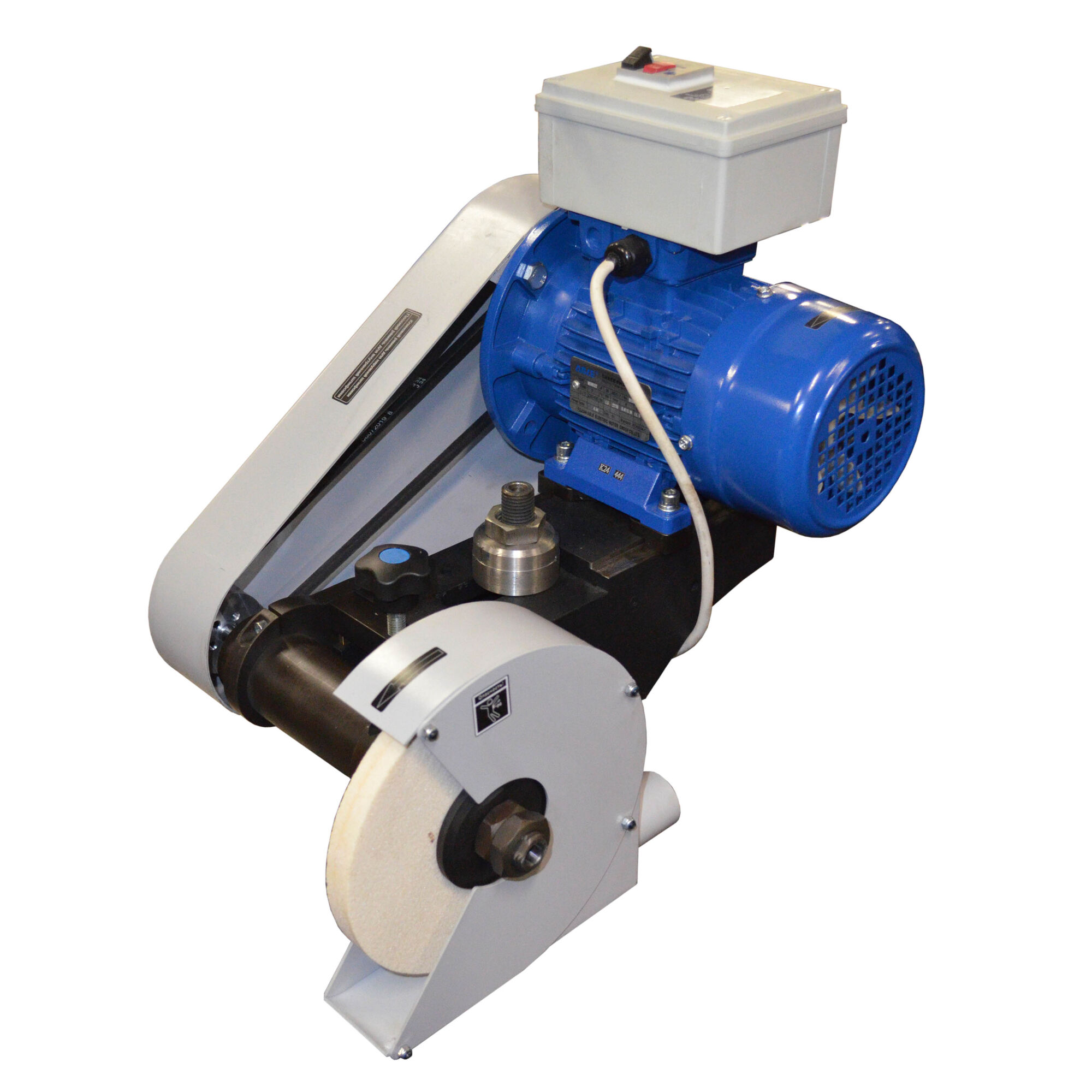

Описание изделия: Шлифовальная головка ВГР-200 для токарных станков типа 1К62, 16К20 и других подобных универсальных станков. Такие материалы, как сталь или чугун, независимо от уровня термообработки, могут быть прошлифованы на токарном станке с помощью этой оснастки так же, как на круглошлифовальном станке. Таким образом, это может понизить стоимость производства за счет повышения универсальности вашего существующего оборудования, сэкономить место и капитальные вложения.
Шлифовальная головка может осуществлять как наружную шлифовку, так и внутреннюю. Для этого в комплекте оснастки присутствуют дополнительный приводной ремень для скоростной работы шпинделя, а также две оправки с шарошками для начала работы и для представления о форме и размерах необходимого инструмента. При необходимости мы можем снабжать пользователя сменным инструментом, но, как правило, в любом регионе такой инструмент доступен по низким ценам.
Рекомендации по эксплуатации (защита станка): Нам часто задают вопрос: «Не разрушит ли абразивная пыль направляющие станка?». Разумеется, токарный станок не предназначен для постоянной работы с абразивным инструментом, поэтому головка для шлифовки на токарном станке — это вид дополнительной оснастки, а не штатное оборудование. Однако есть способы свести к минимуму вредное воздействие абразивной пыли:
- Использование устройств для отвода пыли значительно снижает ее выброс и осаждение при работе без подачи СОЖ.
- Штатная система подачи СОЖ на токарном станке не обладает шламовыми фильтрами, но можно поставить на токарный станок фильтр-сепаратор СОЖ, аналогичный тем, которыми комплектуются шлифовальные станки.
- Самое простое: после окончания работы тщательно протрите от пыли поверхности станка, промойте направляющие и замените СОЖ в баке.
Основные преимущества шлифовальной головки ВГР 200: — Полностью российское производство; техническое сопровождение и поддержка. — Приводные валы на прецизионных подшипниках. — Моторная база и шпиндельная втулка регулируются. — Частота вращения шпинделя в зависимости от типа задачи — две скорости на выбор. — Возможность шлифовать рабочие поверхности от 10 мм во внутреннем диаметре (во многом зависит от оправки шлифовального камня) и до 8 мм минимально при наружной шлифовке. — Максимальный диаметр наружной шлифовки зависит от габаритов вашего токарного станка, но рекомендуется, из соображений эффективной производительности, не более 400 мм. — Диапазон биения шпинделя: торцевое — 0,02 мм, радиальное — 0,04 мм. — Высокая чистота поверхности.— Алмазный правочный карандаш и держатель для него в комплекте. — Две оправки с шарошками для внутренней шлифовки в комплекте. — Доработка под конкретные нужды заказчика (в пределах технических ограничений). — Доработка установочных мест для редких моделей станков.
Техническое примечание: Шлифовальная головка ВГР-200 изготовлена на основе конструкции модели ВГР-150. Обладает увеличенным диаметром шлифовального круга и мощностью двигателя. Как и в случае с моделями ВГР-150 и ВГР-300, возможны широкие доработки по техническому заданию заказчика. Сроки изготовления и возможности доработки согласовываются в Отделе продаж. Дополнительно, для полировальных работ, головка может быть оборудована регулятором частоты вращения.
