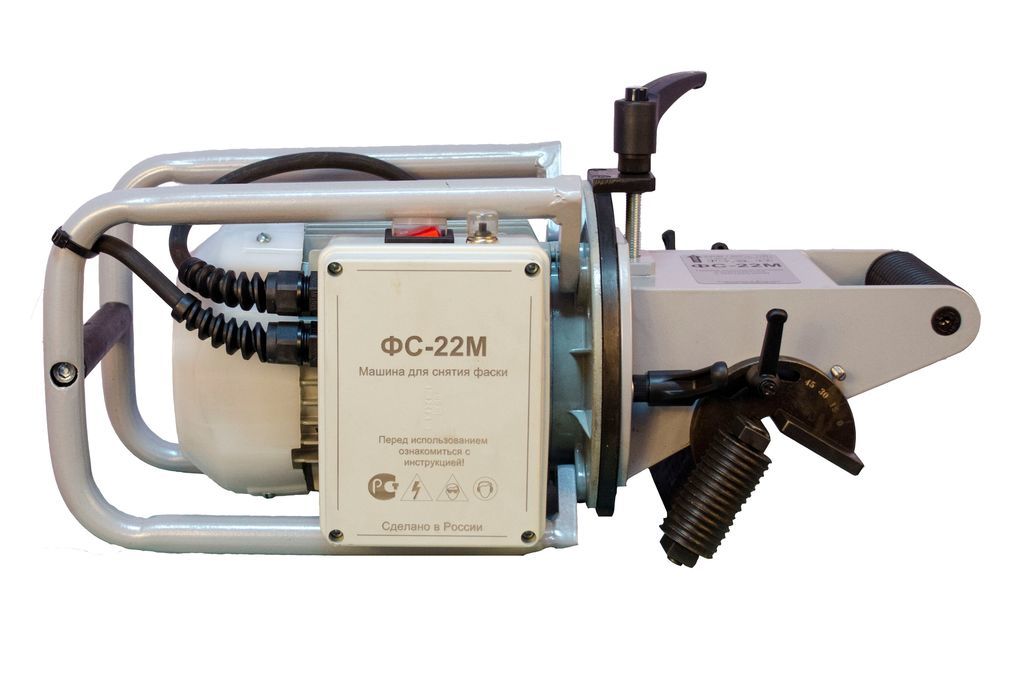

ФС22М — ручной фаскосниматель (кромкофрезер), предназначенный для подготовки кромки под сварку шириной до 23 мм на листах из низкоуглеродистой, низколегированной и нержавеющей стали. Подходит для обработки кромки, образовавшейся после рубки и плазменной резки в одной плоскости. С дополнительной оснасткой может торцевать кромку листа или трубы.
Технические параметры устройства: питание от сети 220 В, мощность привода — 1100 Вт, скорость вращения — 3000 об/мин. Ширина фаски — до 23 мм, угол наклона фаски от вертикали регулируется в диапазоне 0°–60°, угол снимаемой фаски к плоскости материала — от 90° до 30°. Минимальный диаметр обрабатываемой заготовки — 350 мм, количество зубьев фрезы — 8. Габаритные размеры составляют 500×290×250 мм, вес комплекта — 20 кг. Гарантия — 12 месяцев.

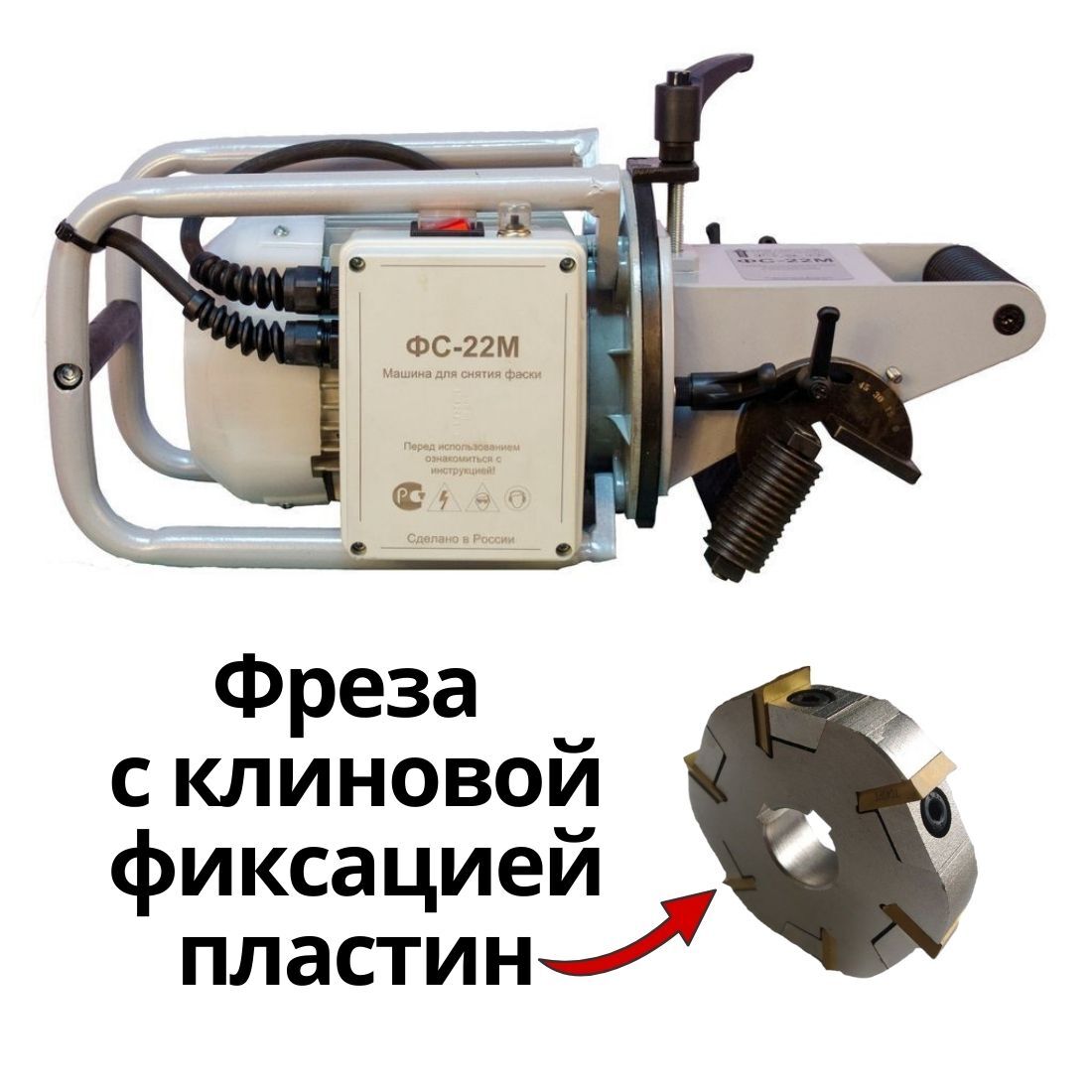

Особенность конструкции — фреза Z=12 с клиновой фиксацией пластин от передней плоскости. Опорные плоскости пластины подпираются клиньями с двух сторон, за счёт чего узел работает как практически монолитный, а ресурс пластин существенно увеличивается. Геометрия и угол наклона пластины облегчают съём стружки: снижается отдача, уменьшается нагрев мотора и реже срабатывает защита.
В составе поставки:
- двухсоставная фреза (1 шт.)
- твердосплавные пластины FS2031 (12 шт., вес одной пластины — 7г)
- высокопрочные винты М4×8 по DIN 912 (12 шт.)
- фанерный ящик для переноски и хранения
- рожковые ключи 24×22 мм и 19×17 мм
- шестигранные ключи 5 мм и 3 мм
- втулка‑добор 4 мм для торцевания
- гарантийный талон, сварочные краги
- защитные очки
- руководство по эксплуатации (паспорт).
Безопасность и удобство эксплуатации обеспечены устройством защитного отключения — оно предотвращает случайный запуск после прерывания подачи энергии и повышает защиту оператора от поражения током. Предусмотрена защита от перегрузки (заклинивания). Клавиша включения и выключения оснащена подсветкой и защитой от брызг, а прочная трубчатая рама защищает устройство от повреждений.
К числу преимуществ модели относится увеличенный срок службы комплекта пластин при одновременной экономии на их стоимости — это снижает себестоимость работы на погонный метр. За счёт меньшей нагрузки на агрегат и оператора растёт межремонтный срок и повышается производительность труда. Уровень шумности снижен, стружка получается крупнее и менее травмоопасна. В конструкции используются стандартные пластины по ГОСТ/ISO и винты по DIN.
Дополнительная оснастка (продаётся отдельно) расширяет функционал: возможна обработка труб диаметром от 150 мм до 402 мм, а также от 350 мм без ограничения диаметра. Максимальная толщина стенки трубы для обработки — 25–34 мм. Оснастка позволяет снимать не только прямую, но и фасонную фаску Тр‑5 на толстостенных трубах нефтегазового комплекса, а также обрабатывать пруток и шпильки.
