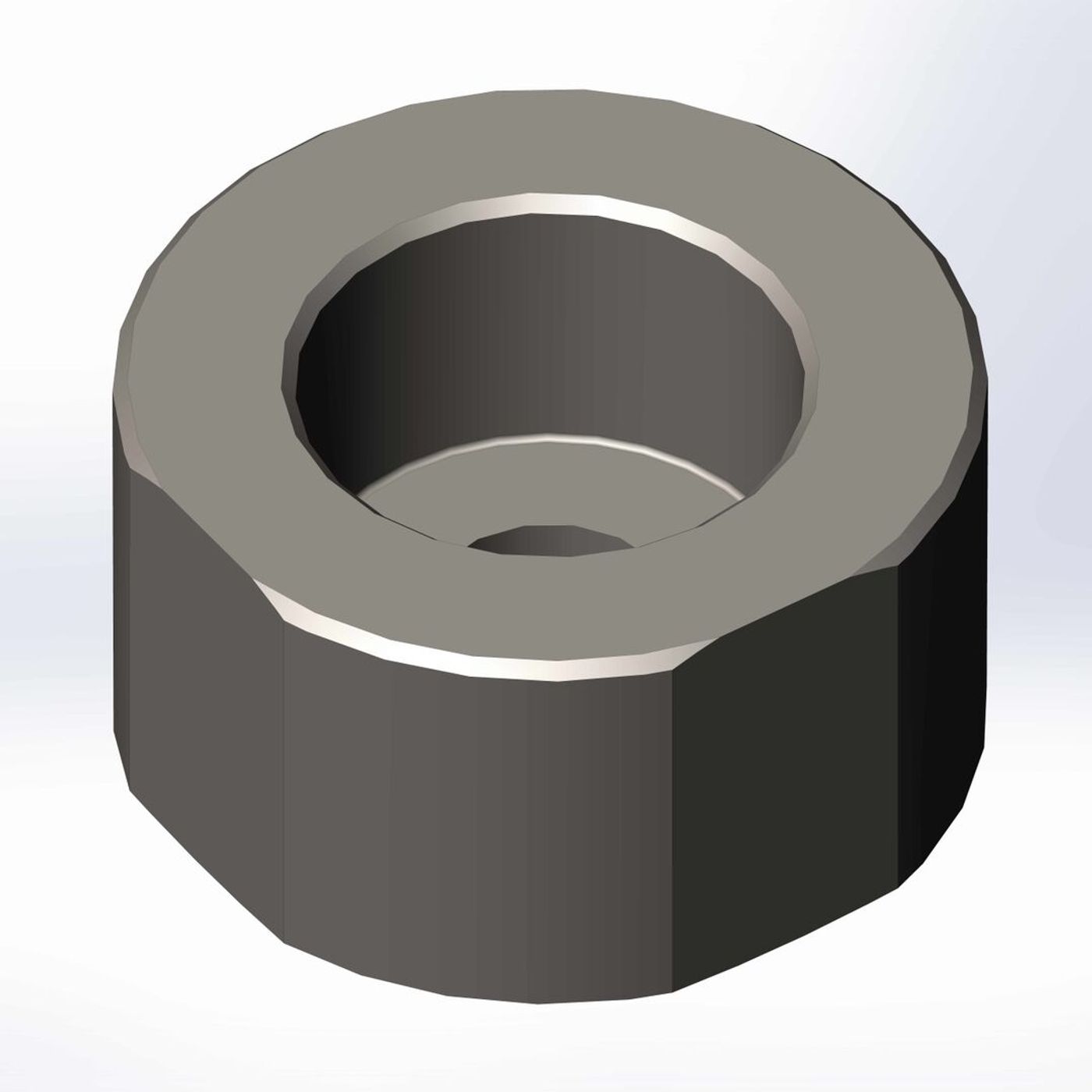

MATR001XXXXXVX
PUNC001XXXXXVX
MATR001XXXXXLX
PUNC001XXXXXLX
1. Первые 4 буквы «MATR» или «PUNC» означают Матрица или Пуансон соответственно.
2. «001» - круглый
«002» - овальный
«003» - квадратный
3. 4-ая и 5-ая цифры «XX» обозначают посадочный (наружный) диаметр в мм.
4. Следующие цифры "XXX" до буквы «V» - размеры пробиваемого отверстия.
a) Если указано целое число, то этот размер относится к отверстию, которое пробивает пуансон
b) Если матрица фирменная: Nitto, Alfra, Ogura и т.д., то зазор будет такой же, как установлен производителем по каталогу, но скорее всего в пределах 0.4 – 0.6.
c) Для того, чтобы матрица лучше подходила к пуансону, то, в зависимости от толщины и прочности пробиваемого материала, зазор подбирается по таблице или формуле. В таком случае, например, для материала разной прочности с разной толщиной листа можно использовать одну и ту же матрицу.
5. Буква «V» означает различные доработки и опции, которые можно применить к инструменту (шлицы, кольцевые канавки, установочные отверстия, изменение других технологий, использование других материалов – отмечаются цифрой "X" после буквы «V»)
6. Буква «L» - чаще всего используется в пуансонах для того, чтобы обозначить длину инструмента от режущей до опорной поверхности.
