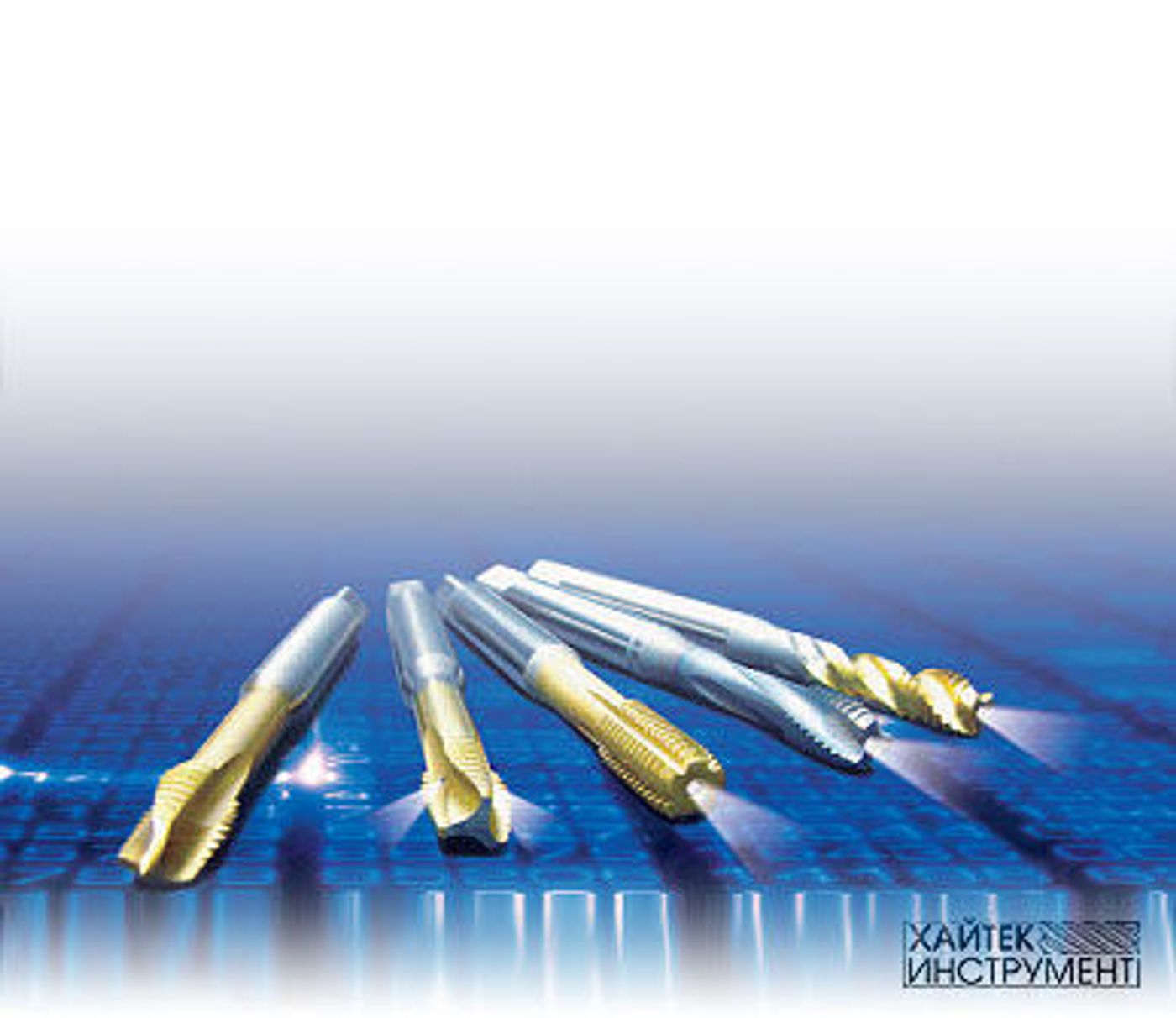

Иногда возникает вопрос, как подобрать сверло для внутренней резьбы. В случае с метрическим стандартом проблем не возникает - нужно вычесть шаг из диаметра резьбы. В статье приводятся таблицы подбора сверл, а также стандартный ряд шагов метрических резьб и количества витков для распространенных дюймовых резьб... Смазывающе-охлаждающая жидкость в аэрозольной упаковке MICROCUT® SPRAY
Эффективное средство для продления срока службы сверл и метчиков при работе с нержавейкой и обычной сталью. Особенно удобно при работе на холоде.
Продолжение таблицы с трапециевидной резьбой и мелкими резьбами Продолжение таблицы с дюймовыми резьбами |
|||
|
М |
МЕТРИЧЕСКАЯ РЕЗЬБА |
||
|
Размер Резьбы |
Внешний диаметр резьбы, мм |
Шаг резьбы, мм |
Диаметр отверстия под резьбу, мм |
|
М 1 |
1,0 |
0,25 |
0,75 |
|
М 1,1 |
1,1 |
0,25 |
0,85 |
|
М 1,2 |
1,2 |
0,25 |
0,95 |
|
М 1,4 |
1,4 |
0,3 |
1,10 |
|
М 1,6 |
1,6 |
0,35 |
1,25 |
|
М 1,7 |
1,7 |
0,35 |
1,30 |
|
М 1,8 |
1,8 |
0,35 |
1,45 |
|
М 2 |
2,0 |
0,4 |
1,60 |
|
М 2,2 |
2,2 |
0,45 |
1,70 |
|
М 2,3 |
2,3 |
0,4 |
1,90 |
|
М 2,5 |
2,5 |
0,45 |
2,05 |
|
М 2,6 |
2,6 |
0,45 |
2,10 |
|
М 3 |
3,0 |
0,5 |
2,50 |
|
М 3,5 |
3,5 |
0,6 |
2,90 |
|
М4 |
4,0 |
0,7 |
3,30 |
|
М4,5 |
4,5 |
0,75 |
3,70 |
|
М5 |
5,0 |
0,8 |
4,20 |
|
М5,5 |
5,5 |
0,9 |
4,60 |
|
М6 |
6,0 |
1 |
5,00 |
|
М7 |
7,0 |
1 |
6,00 |
|
М8 |
8,0 |
1,25 |
6,80 |
|
М9 |
9,0 |
1,25 |
7,80 |
|
М10 |
10,0 |
1,5 |
8,50 |
|
М11 |
11,0 |
1,5 |
9,50 |
|
М12 |
12,0 |
1,75 |
10,20 |
|
М14 |
14,0 |
2 |
12,00 |
|
М16 |
16,0 |
2 |
14,00 |
|
М18 |
18,0 |
2,5 |
15,50 |
|
М20 |
20,0 |
2,5 |
17,50 |
|
М22 |
22,0 |
2,5 |
19,50 |
|
М24 |
24,0 |
3 |
21,00 |
|
М27 |
27,0 |
3 |
24,00 |
|
М30 |
30,0 |
3,5 |
26,50 |
|
М33 |
33,0 |
3,5 |
29,50 |
|
М36 |
36,0 |
4 |
32,00 |
|
М39 |
39,0 |
4 |
35,00 |
|
М42 |
42,0 |
4,5 |
37,50 |
|
М45 |
45,0 |
4,5 |
40,50 |
|
М48 |
48,0 |
5 |
43,00 |
|
М52 |
52,0 |
5 |
47,00 |
|
М56 |
56,0 |
5,5 |
51,50 |
|
М60 |
60,0 |
5,5 |
54,50 |
|
М64 |
64,0 |
6 |
58,00 |
|
М68 |
68,0 |
6 |
62,00 |
|
MF |
МЕТРИЧЕСКАЯ РЕЗЬБА С МЕЛКИМ ШАГОМ |
||
|
Размер Резьбы |
Внешний диаметр резьбы, мм |
Шаг резьбы, мм |
Диаметр отверстия под резьбу, мм |
|
М3 |
3 |
0,35 |
2,65 |
|
М3,5 |
3,5 |
0,35 |
3,15 |
|
М4 |
4 |
0,35 |
3,65 |
|
М4 |
4 |
0,5 |
3,50 |
|
М4,5 |
4,5 |
0,5 |
4,00 |
|
М5 |
5 |
0,5 |
4,50 |
|
М5 |
5 |
0,75 |
4,25 |
|
М6 |
6 |
0,5 |
5,50 |
|
М6 |
6 |
0,75 |
5,25 |
|
М7 |
7 |
0,5 |
6,50 |
|
М7 |
7 |
0,75 |
6,25 |
|
М8 |
8 |
0,5 |
7,50 |
|
М8 |
8 |
0,75 |
7,25 |
|
М8 |
8 |
1 |
7,00 |
|
М9 |
9 |
0,5 |
8,50 |
|
М9 |
9 |
0,75 |
8,25 |
|
М9 |
9 |
1 |
8,00 |
|
М10 |
10 |
0,5 |
9,50 |
|
М10 |
10 |
0,75 |
9,25 |
|
М10 |
10 |
1 |
9,00 |
|
М10 |
10 |
1,25 |
8,75 |
|
М11 |
11 |
0,5 |
10,50 |
|
М11 |
11 |
0,75 |
10,25 |
|
М11 |
11 |
1 |
10,00 |
|
М11 |
11 |
1,25 |
9,75 |
|
М12 |
12 |
0,5 |
11,50 |
|
М12 |
12 |
0,75 |
11,25 |
|
М12 |
12 |
1 |
11,00 |
|
М12 |
12 |
1,25 |
10,75 |
|
М12 |
12 |
1,5 |
10,50 |
|
М13 |
13 |
0,5 |
12,50 |
|
М13 |
13 |
0,75 |
12,25 |
|
М13 |
13 |
1 |
12,00 |
|
М13 |
13 |
1,25 |
11,75 |
|
М13 |
13 |
1,5 |
11,50 |
|
М14 |
14 |
0,5 |
13,50 |
|
М14 |
14 |
0,75 |
13,25 |
|
М14 |
14 |
1 |
13,00 |
|
М14 |
14 |
1,25 |
12,75 |
|
М14 |
14 |
1,5 |
12,50 |
|
М15 |
15 |
0,5 |
14,50 |
|
М15 |
15 |
0,75 |
14,25 |
|
М15 |
15 |
1 |
14,00 |
|
М15 |
15 |
1,25 |
13,75 |
|
М15 |
15 |
1,5 |
13,50 |
|
М16 |
16 |
0,5 |
15,50 |
|
М16 |
16 |
0,75 |
15,25 |
|
М16 |
16 |
1 |
15,00 |
|
М16 |
16 |
1,25 |
14,75 |
|
М16 |
16 |
1,5 |
14,50 |
|
М17 |
17 |
0,75 |
16,25 |
|
М17 |
17 |
1 |
16,00 |
|
М17 |
17 |
1,5 |
15,50 |
|
М18 |
18 |
0,5 |
17,50 |
|
М18 |
18 |
0,75 |
17,25 |
|
М18 |
18 |
1 |
17,00 |
|
М18 |
18 |
1,25 |
16,75 |
|
М18 |
18 |
1,5 |
16,50 |
|
М18 |
18 |
2 |
16,00 |
|
М19 |
19 |
1 |
18,00 |
|
М20 |
20 |
0,5 |
19,50 |
|
М20 |
20 |
0,75 |
19,25 |
|
М20 |
20 |
1 |
19,00 |
|
М20 |
20 |
1,25 |
18,75 |
|
М20 |
20 |
1,5 |
18,50 |
|
М20 |
20 |
2 |
18,00 |
|
М21 |
21 |
1 |
20,00 |
|
М21 |
21 |
1,5 |
19,50 |
|
М22 |
22 |
0,5 |
21,50 |
|
М22 |
22 |
0,75 |
21,25 |
|
М22 |
22 |
1 |
21,00 |
|
М22 |
22 |
1,25 |
20,75 |
|
М22 |
22 |
1,5 |
20,50 |
|
М22 |
22 |
2 |
20,00 |
|
М23 |
23 |
1 |
22,00 |
|
М23 |
23 |
1,5 |
21,50 |
|
М24 |
24 |
0,5 |
23,50 |
|
М24 |
24 |
1 |
23,00 |
|
М24 |
24 |
1,25 |
22,75 |
|
М24 |
24 |
1,5 |
22,50 |
|
М24 |
24 |
2 |
22,00 |
|
М25 |
25 |
1 |
24,00 |
|
М25 |
25 |
1,5 |
23,50 |
|
М25 |
25 |
2 |
23,00 |
|
М26 |
26 |
1 |
25,00 |
|
М26 |
26 |
1,25 |
24,75 |
|
М26 |
26 |
||
