Проведя тестирование корончатых сверл, изготовленных из быстрорежущей стали, на ручном магнитном сверлильном станке, мы были несколько обескуражены результатами. Ожидая получить 1000 - 1500 отверстий в каждой серии, мы получили 2500 - 4000! Смотреть подробнее...
Поскольку каждый тест занял от 1 до 2 недель непрерывной работы слесаря, мы всерьез опасались, что тестирование твердосплавных сверл затянется еще дольше. Ведь собранная до этого момента статистика показывала, что ресурс твердосплавных сверл вдвое превышает таковой у сверл из быстрорежущей стали HSS. Поэтому, чтобы избавить сотрудника от утомительного ручного труда, мы прибегли к помощи машины.
Для проведения теста в этот раз мы изготовили держатель корончатого сверла Weldon 19 для вертикального фрезерного центра с посадочным конусом BT40. Поскольку наш фрезерный центр не имеет внутреннего подвода СОЖ через шпиндель, возможно это отразилось на результатах теста. Для обоих сверл применялись одинаковые режимы: частота вращения шпинделя 550 об/мин, подача 55 мм/мин, СОЖ MICROCUT 500 в концентрации 1:20, тестовый образец - сталь марки 3, толщиной 10 мм.
В результате испытаний образец KARNASCH 20.1315-25 просверлил 1250 отверстий, а образец 3Keego HC35250 - 1610 отверстий, что на 28% больше. Вот что приводится в отчете по 3Keego:
Интенсивность работы: 1290 отверстий за 14 часов.
Нагрузка на инструмент:
первые отверстия 25-30%
после 1200 отверстий 30%

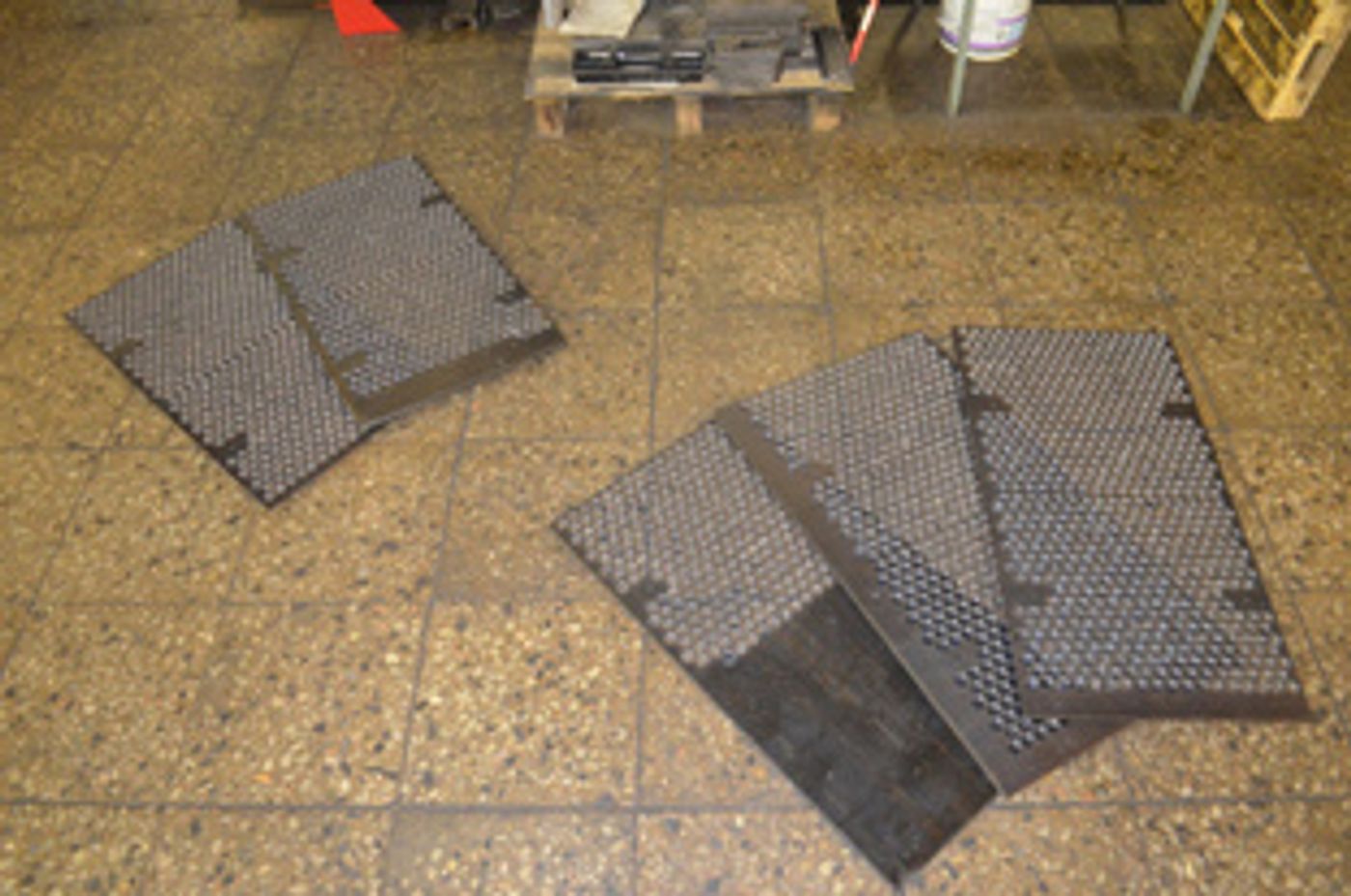

Всего просверлено 1610 отверстий в стали сечением 10 мм, марки Ст.3
Прекращены испытания по причине дважды за смену появившейся ошибке о перегрузке шпинделя.
На момент окончания испытаний сверла Ф25мм "3Keego" не разрушено, как быстрорежущие образцы, что
даёт возможность использовать их после переточки.
А вот отчет по Karnasch:
При испытании Т/С корончатого сверла Karnasch на 605 отверстии произошел частичный скол одного из зубов,
в результате чего, заготовка (лиcт) изогнулся и станок выдал ошибку о нехватке крутящего момента и
перегрузке по оси Z.
Интенсивность работы: 605 отверстий за 7 часов / 1250 отверстий за 14 часов.
Нагрузка на инструмент:
первые отверстия 25-30%
после 605 отверстий 24%
после 1200 отверстий 30-35%
При испытании Т/С корончатого сверла Karnasch после 1250 отверстий ранее сколовшийся зуб в месте пайки был отколот полностью.
Удивляет вчетверо меньший от ожидаемого ресурс по обоим сверлам. На вопрос заданный производителям, мы получили ответ, что не рекомендуется, ввиду нестабильности экстракции керна (удаления остатков металла после сверления), применять станок с ЧПУ. Возможно, более быстрый выход сверл из строя связан с тем, что СОЖ не подавалась в центр, как это делается на магнитных сверлильных станках, а может быть подача была слишком интенсивна. Тем не менее, мы получили красноречивый относительный результат, а если найдутся желающие продолжить тестирование, мы готовы сотрудничать: предоставить образцы, магнитный сверлильный станок, металл для сверления, инструменты для измерений и протоколирования и рабочее место. Требуется только сотрудник, готовый 3-4 недели непрерывно сверлить металл!
Подробности смотрите в фотогалерее.
Процесс испытаний запечатлен в видеоролике
